Comment fonctionne une machine de remplissage de jus – Processus étape par étape expliqué

Une machine de remplissage de jus fonctionne selon un flux de travail automatisé synchronisé en plusieurs étapes comprenant l"alimentation des conteneurs, la stérilisation thermique ou chimique, le dosage volumétrique de précision, le bouchage atmosphérique ou à chaud et le refroidissement intégré des conteneurs. Les architectures d"emballage industriel modernes exploitent des vannes de remplissage rotatives de haute précision, des débitmètres électromagnétiques continus et une synchronisation de contrôleur logique programmable (PLC) pour maintenir un contrôle strict de la température des liquides, minimiser la capture d"oxygène dissous, éliminer les risques de contamination microbiologique et atteindre des vitesses de production continues supérieures à 24 000 bouteilles par heure.

Table des matières

• Composants de base et leurs rôles fonctionnels

• Fonctionnement séquentiel via les stations de traitement

• Systèmes de contrôle et intelligence d’automatisation

• Exigences de maintenance et optimisation des performances

Composants de base et leurs rôles fonctionnels

Une haute performance machine de remplissage de jus s'appuie sur une série étroitement intégrée de sous-ensembles mécaniques, pneumatiques et électroniques spécialisés conçus pour gérer des viscosités de liquides allant du jus de pomme clair sans pulpe aux formulations de nectar d'orange et tropical à haute teneur en pulpe. En tant que spécialistes de l'ingénierie dans l'automatisation du conditionnement de liquides, nous concevons ces sous-ensembles centraux pour résister aux environnements thermiques exigeants, aux cycles continus d'assainissement CIP et aux routines de lavage abrasif.

Système d"alimentation au biberon et d"orientation

L'ensemble d'alimentation et d'orientation des biberons transfère les préformes PET brutes ou les bouteilles prémoulées dans le système de transfert principal à roue en étoile à l'aide de convoyeurs à air à grande vitesse équipés d'une filtration HEPA. Dans les opérations modernes à haute efficacité, l’intégration d’une machine avancée de soufflage, de remplissage et de capsulage de jus d’orange élimine le chargement manuel des conteneurs en combinant directement le soufflage des conteneurs et le transfert des bouteilles dans une seule boucle stérile synchronisée.

Module de rinçage et de stérilisation

La tourelle de rinçage utilise des pinces de serrage en acier inoxydable qui inversent les bouteilles à 180 degrés au-dessus de buses de pulvérisation spécialisées. En fonction de l"acidité du jus, des normes de pasteurisation et des demandes de remplissage à chaud, ces buses délivrent de l"air stérile, de l"eau ozonée ou un brouillard de peroxyde d"hydrogène, garantissant ainsi la stérilité intérieure du récipient avant la pénétration du liquide.

Vannes de remplissage et mécanismes de contrôle du volume

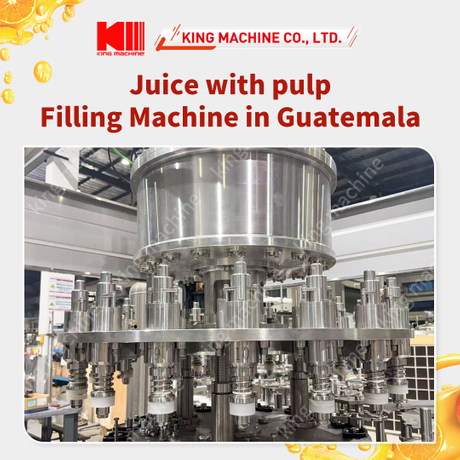

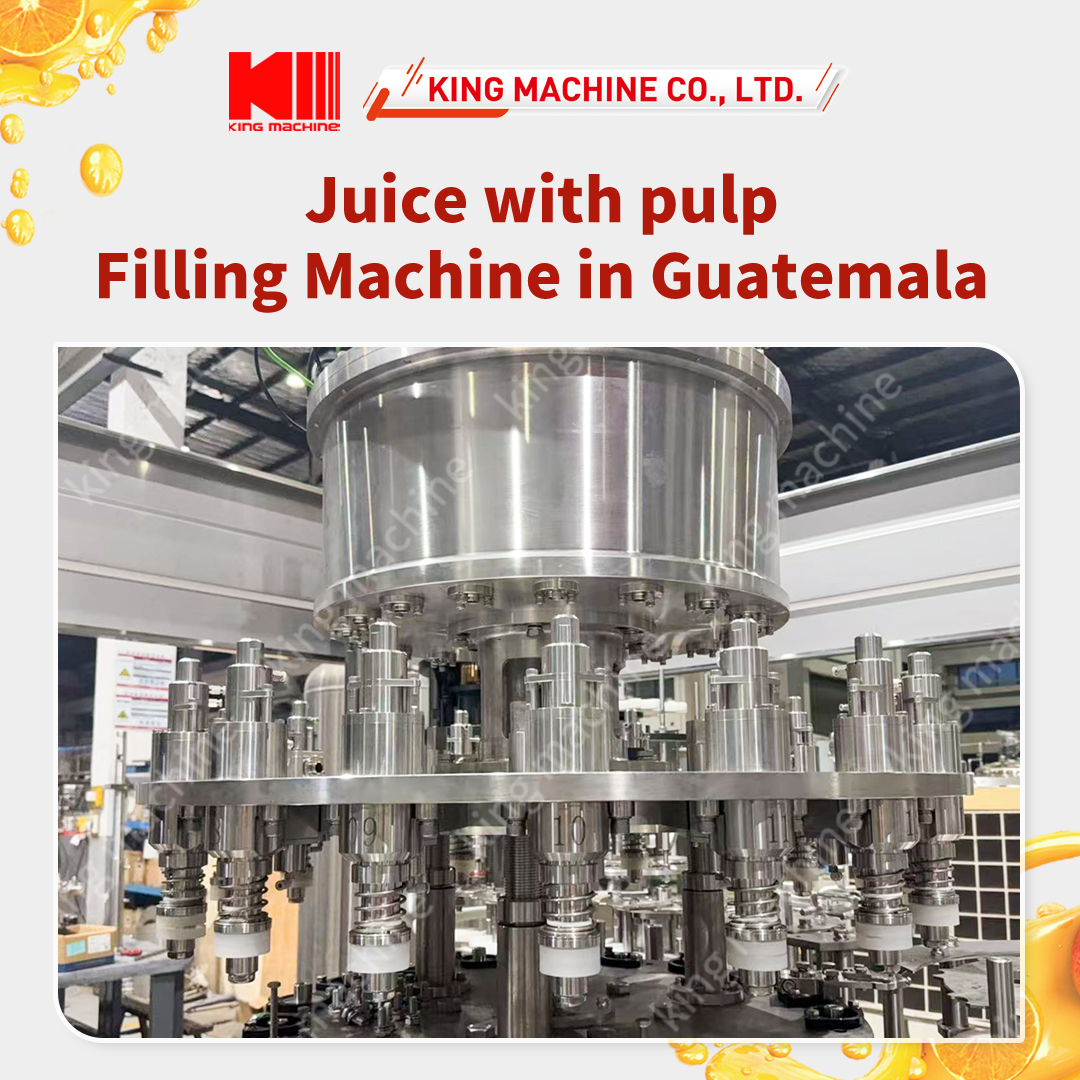

Le cœur de la machine de remplissage de jus est constitué de vannes à débitmètre magnétique électronique ou de tubes de retour d'air internes à remplissage mécanique par gravité. Les débitmètres électromagnétiques permettent un dosage de liquide sans contact avec une précision volumétrique supérieure à 99,85 %, empêchant ainsi le contact de la valve avec les bords du récipient et éliminant le risque de contamination croisée.

L"architecture structurelle de ces modules internes doit équilibrer des normes d"ingénierie hygiéniques strictes avec une endurance mécanique élevée. Le tableau ci-dessous présente les principales spécifications mécaniques généralement intégrées aux plates-formes industrielles de conditionnement de liquides :

Lorsqu"ils évaluent les décisions d"achat des clients sur les marchés mondiaux, les clients industriels donnent avant tout la priorité à la précision volumétrique et à la nettoyabilité CIP. Dans les installations de traitement européennes, les spécifications standard imposent des surfaces de contact 316L, une rugosité de surface Ra < 0,4 μm et des coupelles de retour CIP entièrement automatisées. Nous concevons nos boucles de contact fluidique avec des voies de drainage inclinées et une géométrie sans jambe morte spécifiquement pour répondre à ces exigences stériles strictes.

Astuce de stérilisation : une inspection régulière des joints de vannes EPDM et Viton de qualité alimentaire toutes les 500 heures de fonctionnement évite l'accumulation de microfissures et empêche les microfuites de liquide pendant les cycles CIP thermiques à haute pression.

Fonctionnement séquentiel via les stations de traitement

Le fonctionnement continu d'une à grande vitesse machine de remplissage de jus suit une séquence de rotation synchronisée au cours de laquelle les conteneurs progressent via le rinçage, le dosage thermique, le bouchage et le refroidissement du col sous confinement sanitaire rigide. Chaque station de traitement fonctionne selon des transferts à roue en étoile à pas adapté, éliminant les chocs mécaniques et empêchant le déversement de liquide à des vitesses de ligne allant jusqu'à 36 000 bouteilles par heure.

Logique de synchronisation et de synchronisation du convoyeur

Le mouvement du conteneur repose sur un alignement de pas servo-entraîné où les pinces à col à engagement positif font passer les bouteilles de manière transparente entre les étoiles sans modifier la hauteur ou l"axe de la bouteille. Un réducteur électronique coordonne les ajustements de vitesse entre les stations de soufflage, de rinçage et de remplissage pendant les phases d"accélération et de descente.

Dynamique du processus de remplissage à chaud

Lors du remplissage à chaud, le jus pénètre dans les récipients à des températures de pasteurisation comprises entre 85°C et 92°C pour assurer une stérilisation thermique naturelle de l"intérieur du récipient. Une boucle de recirculation constante maintient la température du liquide à l’intérieur du bol du réservoir principal, renvoyant automatiquement le jus sous-chauffé au pasteurisateur flash.

Fonctionnement de la station de capsulage et application du couple

La station de capsulage rotative applique des bouchons à vis en plastique ou des bouchons en aluminium à l'aide de têtes de capsulage à hystérésis magnétique qui fournissent une pression de charge supérieure et un couple d'application précis. Pour une intégration complète de la ligne, l'adoption d'un bloc de soufflage-remplissage-bouchage intégré automatisé garantit que les conteneurs chauds fraîchement remplis passent directement au bouchage en quelques millisecondes, préservant ainsi la stérilité de l'espace libre du conteneur.

Comprendre les changements thermiques et cinétiques au sein de la zone de remplissage est essentiel pour l’efficacité opérationnelle. La séquence de traitement peut être classée en quatre phases opératoires définies :

1. Alimentation et préconditionnement thermique : les conteneurs subissent un rinçage à l'air tout en subissant une stabilisation structurelle pour recevoir le choc thermique dû à l'entrée du liquide.

2. Dosage volumétrique et recirculation : les vannes de remplissage à grande vitesse s'ouvrent simultanément, mesurant la masse ou le volume de liquide tandis que des capteurs thermiques continus vérifient que le jus reste au-dessus de 85 °C.

3. Injection d'azote dans l'espace de tête ou injection de vapeur : un gaz inerte ou de la vapeur saturée déplace l'oxygène résiduel de l'espace de tête pour empêcher l'oxydation des vitamines et la dégradation de la couleur.

4. Capsulage hermétique et inversion des conteneurs : les boucheuses magnétiques appliquent des bouchons hermétiques sous un couple contrôlé, suivi d'une phase d'inclinaison de la bouteille à 180 degrés pour laisser le jus chaud stériliser la surface intérieure du bouchon.

Pourquoi les normes d"ingénierie modernes privilégient-elles la suspension rotative du goulot de bouteille plutôt que le transport par bande inférieure ? Dans les lignes de production à grande vitesse manipulant des conteneurs PET légers, le transport sur base provoque l’effondrement des panneaux sous contrainte thermique. En suspendant les bouteilles PET à leurs anneaux de col rigides pendant le rinçage, le remplissage et le bouchage, l"intégrité structurelle reste intacte quelles que soient les variations d"épaisseur de paroi.

Systèmes de contrôle et intelligence d’automatisation

Les plates-formes modernes de machines de remplissage de jus intègrent des architectures d'automatisation industrielle avancées pour coordonner les mouvements mécaniques, la gestion des fluides, les protocoles de sécurité et la surveillance de la qualité. Le système nerveux central de la machine se compose d'un automate programmable (PLC) hautes performances connecté via des protocoles Ethernet industriels (tels que PROFINET ou EtherCAT) à des servomoteurs haute vitesse, des débitmètres, des collecteurs pneumatiques et des modules de sécurité.

Interface homme-machine et gestion des recettes

L"interface homme-machine (IHM) est dotée d"un écran tactile graphique intuitif permettant aux opérateurs de sélectionner des recettes de produits préconfigurées détaillant le volume de remplissage, la température de pasteurisation cible, la vitesse de ligne et le couple de bouchage. Les contrôles d"accès des utilisateurs à plusieurs niveaux limitent le réglage du système aux ingénieurs en automatisation autorisés, garantissant ainsi la conformité opérationnelle.

Fonctions de surveillance de la qualité et d’enregistrement des données

Des systèmes de vision continue et des capteurs en ligne surveillent le niveau de remplissage des conteneurs, l"inclinaison du bouchon, l"intégrité du joint et la température du liquide à pleine vitesse de production. Les conteneurs non conformes déclenchent des poussoirs de rejet pneumatiques à grande vitesse qui éliminent les unités défectueuses sans interrompre le flux de la conduite principale.

Systèmes de sécurité et protocoles d’urgence

Les portes de sécurité verrouillées dotées d"interrupteurs magnétiques codables arrêtent immédiatement le mouvement de la machine si les panneaux d"accès s"ouvrent pendant le fonctionnement. Les circuits d"arrêt d"urgence évacuent instantanément la pression pneumatique, isolent les conduites de vapeur et les boucles de fluide à haute température pour protéger le personnel opérationnel.

Les normes d"automatisation industrielle exigent un suivi structuré des données à chaque étape de traitement. Vous trouverez ci-dessous un aperçu des métriques de surveillance suivies par l"architecture API :

Du point de vue de l"ingénierie opérationnelle, les fabricants de boissons européens et nord-américains exigent de plus en plus une intégration totale de la télémétrie avec les systèmes ERP d"entreprise. Les clients industriels s’efforcent de minimiser les temps de changement de lots et d’éliminer les pertes de produits lors des échanges de recettes. L"intégration d"un réglage automatisé de la hauteur de remplissage basé sur des recettes et de collecteurs à vidange automatique permet de passer rapidement du jus d"orange chargé en pulpe aux boissons isotoniques claires en moins de 15 minutes.

Exigences de maintenance et optimisation des performances

Le maintien de performances optimales, d’une efficacité élevée et d’une stérilité continue tout au long du cycle de vie d’une machine de remplissage de jus nécessite des routines de maintenance préventive structurées et une conformité stricte en matière d’hygiène. Négliger le service préventif entraîne une dérive du volume de liquide, une dégradation des joints, des taux de rebut élevés et des risques potentiels de contamination microbiologique qui peuvent perturber des lots de production entiers.

La mise en œuvre d’un programme de maintenance efficace garantit la longévité opérationnelle et minimise les temps d’arrêt imprévus des machines. Les protocoles structurés suivants décrivent les intervalles d"entretien essentiels :

1. Inspections opérationnelles quotidiennes (démarrage et arrêt des équipes) :

   • Effectuer des séquences complètes d"assainissement thermique de nettoyage sur place (CIP) et de stérilisation sur place (SIP) (eau chaude à 85 °C ou rinçage à la vapeur).

   • Vérifiez la pression différentielle du filtre HEPA du convoyeur d’air pour garantir l’absence de contamination par des particules en suspension dans l’air.

   • Inspectez les roues étoilées de préhension du col et les plaques de guidage des bouteilles pour déceler toute usure physique ou accumulation de débris.

2. Entretien mécanique et pneumatique hebdomadaire :

   • Vérifiez les valeurs de pression du régulateur pneumatique et éliminez les pièges à humidité sur les conduites d"alimentation en air principales.

   • Lubrifiez les roulements de la tourelle rotative centrale et les boîtes de vitesses d"entraînement principal à l"aide de lubrifiants de qualité alimentaire (conformes NSF H1).

   • Vérifiez les embrayages à hystérésis magnétique de la tête de bouchage pour une libération constante du couple.

3. Étalonnage de précision mensuel et entretien des joints :

   • Étalonnez les débitmètres électromagnétiques et les capteurs de débit massique par rapport aux mesures physiques d"une échelle de poids.

   • Inspectez les joints internes en caoutchouc, les diaphragmes en PTFE et les bagues d"étanchéité de tous les ensembles de vannes de remplissage.

   • Testez les capteurs de verrouillage de sécurité, les boutons d"arrêt d"urgence et les portes de rejet à grande vitesse pour une réponse instantanée.

4. Révision annuelle et remplacement de composants :

   • Remplacez tous les joints toriques en contact avec le liquide, les joints d"arbre dynamiques et les joints de coupelle CIP.

   • Effectuez des contrôles complets par imagerie thermique sur les armoires de commande électriques pour détecter les câbles desserrés ou les variateurs en surchauffe.

   • Réalignez les tourelles de transfert de la roue stellaire principale à l"aide d"outils optiques laser pour maintenir un pas exact de la ligne centrale.

Conseil d'efficacité opérationnelle : L'intégration de boules de pulvérisation CIP automatisées et de pompes de retour CIP dynamiques dans le châssis principal de la machine réduit la consommation de produits de rinçage chimiques de 22 % tout en raccourcissant les cycles totaux de changement d'assainissement jusqu'à 30 minutes par équipe.

Résumé et conclusion

En résumé, une avancée machine de remplissage de jus représente un mélange hautement technique d’ingénierie mécanique de précision, de dynamique des fluides et d’automatisation industrielle moderne. En intégrant une manipulation synchronisée des conteneurs, un contrôle de pasteurisation thermique, un dosage volumétrique stérile et des systèmes de bouchage intelligents, les usines de conditionnement modernes atteignent une efficacité opérationnelle extrême tout en préservant le goût et la durée de conservation des produits. Investir dans une construction en acier inoxydable de haute qualité, des protocoles CIP automatisés et des blocs avancés de soufflage-remplissage-bouchage garantit une résilience opérationnelle à long terme, un coût total de possession le plus bas et une conformité totale aux normes mondiales strictes de sécurité alimentaire.
