Explorer le monde diversifié des technologies des machines de remplissage

L"équipement moderne des machines de remplissage automatisées utilise des mécanismes de dosage spécialisés, notamment des configurations de gravité, de piston, de poids net, de vide et de débitmètre volumétrique, pour obtenir une distribution précise de liquide dans les opérations de traitement des boissons, pharmaceutiques, chimiques et industrielles. La sélection d"un système de machine de remplissage approprié nécessite d"évaluer la viscosité du liquide, la géométrie du conteneur, les exigences de vitesse cible, les normes d"hygiène sans contact et les capacités d"automatisation CIP/SIP pour garantir une efficacité à long terme et un temps d"arrêt minimal.

Table des matières

• Aperçu de la classification des machines de remplissage

• Technologies de remplissage clés

• Améliorations pour lesquelles les machines actuelles ont été ou sont conçues pour prendre en compte

• Sélection de la bonne machine de remplissage

Aperçu de la classification des machines de remplissage

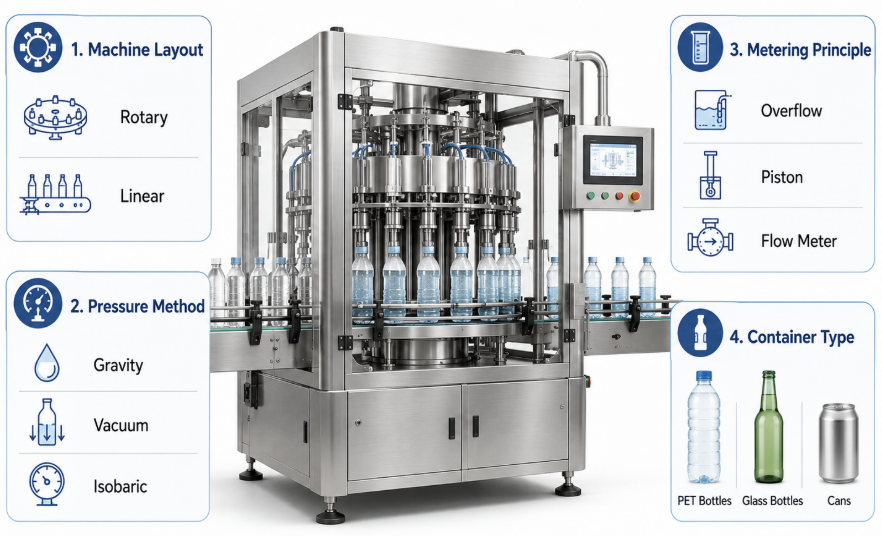

La classification systématique des technologies de machines de remplissage modernes repose sur des paramètres opérationnels principaux, notamment la dynamique de manipulation des conteneurs, la pression de remplissage, les principes de mesure volumétrique et le style de conteneur cible.

Les opérations de traitement industriel déploient une vaste gamme de dispositifs automatisés de manipulation de liquides. Comprendre le fonctionnement de chaque machine de remplissage dans des environnements de production dédiés nécessite de catégoriser ces systèmes selon leurs principes de dosage physique. La division la plus fondamentale dans la conception des machines de remplissage sépare les systèmes rotatifs continus des systèmes d"indexation linéaire en ligne. Les configurations de machines de remplissage rotatives sont conçues pour les lignes automatisées à haut débit, où le mouvement continu des conteneurs permet un remplissage précis à des vitesses dépassant des centaines de conteneurs par minute. À l’inverse, les configurations de machines de remplissage linéaires offrent une flexibilité modulaire, un investissement initial réduit et des changements de format plus rapides, ce qui les rend bien adaptées aux environnements de fabrication de lots moyens à faibles.

De plus, la dynamique atmosphérique et de pression dicte la manière dont une machine de remplissage gère le transfert de liquide dans des récipients rigides ou semi-rigides. Les unités de remplissage par gravité atmosphérique reposent sur une pression de refoulement statique, ce qui les rend optimales pour les liquides à écoulement libre avec des viscosités stables. Les modèles de machines de remplissage assistées par vide établissent une différence de pression à l"intérieur du récipient, ce qui empêche les fuites dans les bouteilles non rigides et aide au nivellement du niveau de liquide. Les systèmes de machines de remplissage isobares ou à contre-pression mettent le récipient sous pression avec un gaz inerte avant la distribution du liquide, préservant ainsi les niveaux de carbonatation dissoute pendant la mise en bouteille de boissons gazeuses. Les plates-formes de machines de remplissage volumétriques, intégrant des pistons servo-entraînés ou des pompes à lobes rotatifs, manipulent directement des pâtes, des gels et des solides en suspension à haute viscosité qui ne peuvent pas s"écouler sous la seule gravité.

D"un point de vue technique, l"intégration des machines de remplissage modernes repose sur la correspondance du mouvement mécanique avec la dynamique des fluides. La construction du châssis de la machine utilise généralement des alliages d"acier inoxydable robustes pour résister aux vibrations opérationnelles continues et aux protocoles de lavage chimiques agressifs. La ligne de transport des conteneurs doit se synchroniser de manière transparente avec les roues étoilées ou les vis de synchronisation de la machine de remplissage pour éliminer le basculement des bouteilles, les déversements de liquide et les contraintes sur le col. Comprendre ces classifications fondamentales permet aux ingénieurs d"emballage d"établir des spécifications d"équipement de base adaptées directement à la chimie spécifique du produit et aux demandes de débit de l"usine.

Principe de travail et dynamique de contrôle des fluides : La physique opérationnelle d'une machine de remplissage par gravité atmosphérique repose sur l'établissement d'un différentiel de pression stable entre le réservoir de stockage principal du produit et l'atmosphère. Le liquide s'écoule le long de la tige de la valve de remplissage sous l'effet de la gravité une fois que le récipient se ferme hermétiquement contre le joint de la valve. Lorsque le liquide atteint l'ouverture de l'orifice de remplissage, l'air déplacé à l'intérieur du récipient s'échappe par un tube de ventilation interne. Le débit de liquide s'arrête naturellement lorsque le niveau de liquide recouvre l'orifice de ventilation, établissant ainsi une hauteur de remplissage de liquide très constante sur différents volumes internes du récipient en verre.

Technologies de remplissage clés

Les technologies clés des machines de remplissage utilisent des mécanismes de dosage mécaniques, hydrauliques, pneumatiques et électroniques spécialisés, conçus pour s"adapter à des viscosités de liquide, des matériaux de récipient et des niveaux de carbonatation uniques.

L’analyse des mécanismes individuels de distribution de liquide révèle pourquoi des configurations spécifiques de machines de remplissage dominent des secteurs de marché distincts. Les systèmes de remplissage par débordement par gravité restent la pierre angulaire de l"embouteillage de cosmétiques et de spiritueux en raison de leur capacité à atteindre une hauteur visuelle de ligne de remplissage uniforme, quelles que soient les variations mineures du volume interne des bouteilles en verre. Dans ces systèmes, le liquide pénètre dans la bouteille sous basse pression atmosphérique jusqu"à ce qu"il recouvre un orifice de retour interne. L"excédent de produit retourne ensuite en circulation vers un réservoir d"alimentation central. Cela garantit que chaque bouteille finie sur un rayon de vente au détail présente une ligne visuelle de liquide identique, ce qui est crucial pour la perception de la qualité par le consommateur.

Pour les liquides gazeux, la technologie des machines de remplissage à contre-pression isobare est indispensable. Les boissons gazeuses nécessitent une égalisation stricte de la pression entre le bol du produit et le récipient cible avant d"ouvrir la vanne de liquide. En mettant le récipient sous pression avec du dioxyde de carbone ou de l"azote gazeux pour correspondre à la pression du réservoir de liquide, la machine de remplissage élimine la formation de mousse turbulente et empêche un dégazage prématuré du gaz pendant le transfert de liquide. Une fois le volume cible atteint, la valve se ferme et un processus de reniflage lent évacue doucement la pression résiduelle de l"espace libre avant que le récipient ne se descelle, garantissant ainsi la stabilité de la mousse et un contenu net précis.

Lors du traitement de pâtes lourdes, de lotions ou de liquides contenant des particules, la machine de remplissage à piston volumétrique offre une précision volumétrique inégalée. Ces unités aspirent un volume mesuré de produit dans un cylindre usiné avec précision pendant la course d'admission et le déchargent directement dans le conteneur pendant le cycle de course. En outre, les lignes de traitement avancées intègrent de plus en plus de solutions automatisées de manipulation de liquides de haute précision, telles que hautes performances des équipements de remplissage de boissons , pour maintenir un dosage volumétrique hygiénique sans contact sur les lignes de conditionnement à grande vitesse.

Pour mieux comprendre les applications technologiques dans divers secteurs industriels, tenez compte de ces attributs de performance spécifiques :

1. Mécanique d'adaptabilité de la viscosité : les systèmes de machines de remplissage par gravité standard fonctionnent parfaitement avec des liquides aqueux inférieurs à 100 cP. Cependant, à mesure que la résistance aux fluides augmente dans les pâtes épaisses, une machine de remplissage à piston ou à lobes rotatifs devient nécessaire pour surmonter la résistance au cisaillement et la friction des tuyaux sans dégrader la structure du produit.

2. Manipulation des gaz et préservation de l'oxygène dissous : les configurations avancées des machines de remplissage isobare minimisent la capture d'oxygène dissous pendant le transfert de liquide. Les cycles de vide de pré-évacuation éliminent l'air ambiant de la bouteille avant de la remplir avec du dioxyde de carbone inerte, prolongeant ainsi la durée de conservation des produits pour les boissons haut de gamme.

3. Précision volumétrique et dosage sans contact : les architectures de machines de remplissage à débitmètre éliminent les pièces mécaniques mobiles dans la zone de contact du produit. Les capteurs de débit électromagnétiques ou Coriolis transmettent en continu les données de débit massique à un automate central, mettant fin au débit de liquide via des vannes à actionneur pneumatique ultra-rapides une fois que les poids cibles exacts sont atteints.

Directives de maintenance et procédures préventives : Le maintien d'une précision volumétrique élevée sur une machine de remplissage à piston nécessite une inspection de routine des bagues d'étanchéité dynamiques en élastomère. Au fil du temps, la friction contre la paroi du cylindre provoque une dégradation du joint, entraînant un contournement du produit et une variation du volume de remplissage. Les opérateurs doivent effectuer une inspection quotidienne des joints toriques des pistons, appliquer des lubrifiants de qualité alimentaire lors du remontage et effectuer des vérifications d'étalonnage toutes les deux semaines à l'aide de balances de laboratoire étalonnées pour maintenir des tolérances de fonctionnement à ± 0,25 %.

Améliorations pour lesquelles les machines actuelles ont été ou sont conçues pour prendre en compte

Les conceptions actuelles de machines de remplissage se concentrent fortement sur l"architecture de vannes hygiéniques sans contact, l"automatisation complète du nettoyage en place (CIP) et de la stérilisation en place (SIP), le contrôle cinématique asservi et les diagnostics prédictifs numériques de l"Industrie 4.0 IoT.

Le paysage opérationnel des systèmes de machines de remplissage automatisées connaît des progrès technologiques rapides. Les exigences industrielles modernes donnent la priorité à la sécurité alimentaire, à une adaptabilité rapide du format et à une réduction des frais de maintenance. L’une des principales améliorations techniques apportées aux systèmes de machines de remplissage modernes est le passage à une conception de vannes pour liquides sans contact. Les buses de valve de remplissage traditionnelles reposaient sur le contact physique entre le fond de la valve et la finition du récipient pour initier l"écoulement du produit. Les conceptions contemporaines de machines de remplissage ultra-propres utilisent des jets de liquide sans contact et des commandes de débitmètre, garantissant qu"aucun composant ne touche le goulot de la bouteille. Cela élimine entièrement les risques de contamination croisée et les risques de fracture du goulot de la bouteille lors des opérations d’embouteillage à grande vitesse.

L"automatisation du nettoyage sur place (CIP) et de la stérilisation sur place (SIP) représente une autre avancée majeure dans l"évolution des machines de remplissage. Les unités de machines de remplissage d"ancienne génération nécessitaient le démontage manuel des circuits de liquide, des blocs de vannes et des collecteurs pour une désinfection quotidienne. Les architectures modernes de machines de remplissage intègrent des systèmes automatisés de positionnement des gobelets CIP. Sous contrôle PLC, des actionneurs pneumatiques positionnent automatiquement les coupelles collectrices de désinfection sous chaque buse de remplissage, créant ainsi un circuit étanche en boucle fermée. Le liquide désinfectant, les lavages alcalins et la vapeur surchauffée (jusqu"à 135 °C) circulent automatiquement dans la tuyauterie interne, réduisant ainsi les heures de travail manuel de plus de 80 % tout en garantissant une conformité de sécurité microbiologique entièrement traçable.

De plus, les pistes de cames mécaniques et les liaisons pneumatiques sont de plus en plus remplacées par des servomoteurs multi-axes. Dans une machine de remplissage moderne à servocommande, le profil d'immersion des buses, les vitesses d'ouverture des vannes de liquide et l'indexation des conteneurs sont programmables indépendamment via une IHM centrale à écran tactile. Lors du changement de hauteur ou de volume de bouteille, les opérateurs sélectionnent simplement une recette pré-enregistrée sur l'IHM. La machine de remplissage ajuste automatiquement les profils de remplissage internes ascendants pour correspondre aux caractéristiques de moussage du fluide, réduisant ainsi considérablement les éclaboussures de produit et les temps d'arrêt de changement. Ces fonctionnalités avancées sont largement intégrées dans de pointe les solutions de lignes d’embouteillage automatisées conçues pour les installations de conditionnement sous contrat multi-produits.

Les mises à niveau fonctionnelles modernes des plates-formes actuelles de machines de remplissage industrielles comprennent :

1. Remplissage ascendant servomoteur : Pour gérer les liquides sujets à l'aération ou à la mousse de tension superficielle, la buse de la machine de remplissage s'abaisse dans la base du récipient avant le dosage. La buse monte ensuite en synchronisation directe avec l'augmentation du niveau de surface du liquide, gardant la pointe de la buse immergée juste en dessous de la limite du fluide pour éliminer le piégeage de l'air.

2. Isolation hygiénique des enceintes : les systèmes avancés de machines de remplissage aseptique fonctionnent à l'intérieur de salles blanches à flux laminaire filtrées HEPA ou d'armoires isolées à pression positive. Les modules de stérilisation à la vapeur de peroxyde d'hydrogène (VHP) intégrés décontaminent en permanence l'environnement interne du boîtier pendant les cycles de production à grande vitesse.

3. Diagnostics prédictifs des capteurs intelligents : des réseaux de capteurs IoT intégrés dans les entraînements principaux des machines de remplissage surveillent la température des roulements, les fréquences de vibration et les chutes de pression de l'air en temps réel. Le traitement algorithmique des bords prédit l'usure mécanique des joints de vanne et des entraînements principaux avant qu'une panne catastrophique ne se produise, faisant ainsi passer la maintenance d'un paradigme réactif à un paradigme prédictif.

Perspectives de conception et préférences du marché : Pourquoi les plates-formes de machines de remplissage modernes sont-elles construites avec des surfaces supérieures inclinées et des enceintes de salle blanche sans cadre ? Les retours opérationnels des producteurs européens de produits alimentaires et de boissons soulignent que les surfaces horizontales planes retiennent l'eau stagnante et les résidus chimiques après les lavages à haute pression, favorisant ainsi la croissance du biofilm bactérien. Les cadres de machines de remplissage modernes présentent des surfaces en acier inoxydable 304/316L auto-drainantes avec des boîtiers électriques classés IP69K, satisfaisant aux directives de traitement hygiéniques strictes à l'échelle mondiale.

Sélection de la bonne machine de remplissage

La sélection de la bonne machine de remplissage nécessite une évaluation approfondie de la viscosité du fluide, des vitesses cibles de la ligne de production, des propriétés structurelles des conteneurs, de la fréquence de changement et du coût total de possession tout au long du cycle de vie de l"équipement.

Investir dans une machine de remplissage commerciale nécessite d’équilibrer les objectifs de production immédiats avec une flexibilité opérationnelle à long terme. La principale mesure d"ingénierie lors de la spécification d"une machine de remplissage est le comportement du fluide aux températures ambiantes et de traitement. Les fluides non newtoniens, tels que les peintures thixotropes ou les sauces fluidifiantes, présentent des profils de viscosité changeants lorsqu"ils sont soumis à des forces de cisaillement à l"intérieur des conduites d"alimentation. Les ingénieurs d"emballage doivent évaluer si une machine de remplissage par gravité fournit un débit suffisant, ou si un piston volumétrique ou une machine de remplissage péristaltique est nécessaire pour forcer le produit à travers le collecteur de dosage sans altérer les propriétés structurelles du liquide.

Les critères de sélection secondaires concernent les dimensions du conteneur, la géométrie des finitions du col et les limites physiques des matériaux. Les bouteilles en plastique PET légères nécessitent une manipulation délicate dans une machine de remplissage rotative à grande vitesse pour éviter que les parois latérales ne se déforment lors du contact avec la valve. Les bouteilles en verre résistent à des forces verticales élevées sur le col, ce qui les rend adaptées aux fortes pressions mécaniques des valves, mais elles introduisent des risques potentiels de fragmentation du verre qui nécessitent des systèmes de chasse d"eau automatisés. L"évaluation de la dynamique des conteneurs garantit que la machine de remplissage choisie intègre des mécanismes de manipulation des conteneurs appropriés, tels que des pinces de manipulation du cou ou des socles de soutien ascendants.

De plus, les calculs du coût total de possession (TCO) doivent aller au-delà des dépenses d’investissement initiales. Les dépenses opérationnelles, notamment la consommation électrique, la demande d'air comprimé, la consommation d'eau de lavage et les kits de joints de remplacement, ont un impact significatif sur la rentabilité à long terme. La mise en œuvre d'une technologie polyvalente de machine de remplissage de liquides conçue avec des composants à dégagement rapide sans outil réduit les temps de changement de recette de quelques heures à quelques minutes, maximisant ainsi l'efficacité globale de l'équipement (OEE) dans les installations de production flexibles et à forte mixité.

Lors de la sélection systématique d’une machine de remplissage industrielle pour une nouvelle installation de traitement, les ingénieurs doivent appliquer le protocole structuré suivant :

1. Caractérisation des fluides et cartographie de la rhéologie : effectuez des tests complets en laboratoire pour mesurer la densité du produit, les courbes de viscosité aux températures de traitement, la tension superficielle et la distribution granulométrique. Faites correspondre ces points de données avec les dimensions des orifices de valve des machines de remplissage candidates pour éviter le colmatage ou la dégradation par cisaillement du fluide.

2. Analyse du débit et de l'équilibrage des lignes : calculez les vitesses de conteneur par minute (CPM) requises en fonction des objectifs de production annuels et des structures d'équipe. Assurez-vous que la capacité nominale de la machine de remplissage sélectionnée dépasse la capacité de soufflage en amont et de bouchage en aval de 10 à 15 % afin de maintenir une cinétique de ligne équilibrée sans affamer l'équipement en aval.

3. Évaluation de la flexibilité et du changement : évaluez les étapes mécaniques nécessaires pour basculer entre différentes tailles de bouteilles et recettes liquides. Une machine de remplissage moderne équipée de servo-réglages numériques et d'étoiles à changement rapide à code couleur minimise les temps d'arrêt, rendant les séries de production courtes économiquement viables.

En conclusion, la sélection d’une machine de remplissage optimale repose sur l’alignement des principes de dosage mécanique avec les contraintes de rhéologie des fluides et des contenants d’emballage. Qu"il s"agisse du déploiement d"une machine de remplissage par gravité robuste pour les boissons claires, d"une machine de remplissage à piston de précision pour les pâtes visqueuses denses ou d"une machine de remplissage à débitmètre sophistiquée pour un traitement flexible de haute pureté, l"analyse approfondie des variables opérationnelles garantit une efficacité de production maximale, une conformité réglementaire en matière d"hygiène et des performances fiables à long terme.
