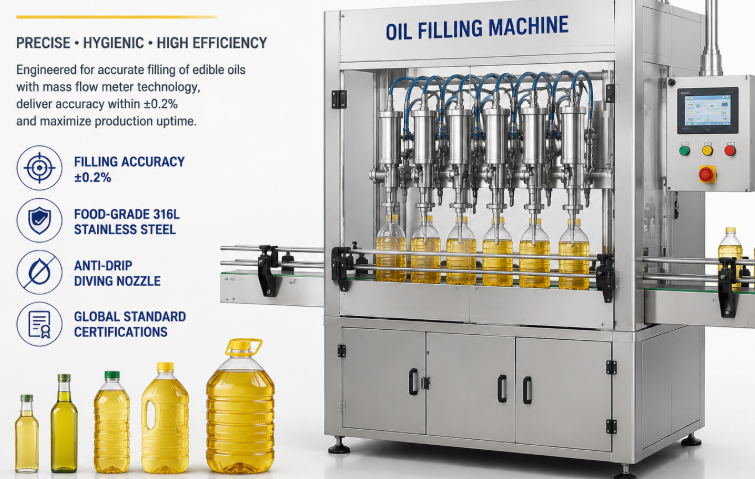

Machines de remplissage de bouteilles d'huile alimentaire : qualité, fiabilité, productivité

Les machines de remplissage de bouteilles d"huile comestible hautes performances intègrent des débitmètres massiques de précision ou des mécanismes à piston servomoteurs, une construction robuste en acier inoxydable 316L de qualité alimentaire et une technologie de buse de plongée anti-goutte pour offrir une précision de remplissage de ± 0,2 %, éliminer le gaspillage de produits, assurer la conformité en matière d"hygiène dans les certifications standard mondiales et maximiser la disponibilité opérationnelle des installations de transformation des aliments à haute viscosité.

Table des matières

1. Introduction et contexte du marché

2. Fondamentaux architecturaux des machines de remplissage d"huile

3. Principales fonctionnalités d"ingénierie pour la qualité et l"hygiène

4. Optimiser la productivité et la fiabilité opérationnelle

5. Normes régionales et préférences du marché européen

6. Matrice de spécifications comparatives des machines

7. Conclusion et recommandations stratégiques

Introduction et contexte du marché

Une machine de remplissage d"huile automatisée est une solution industrielle essentielle conçue pour doser, distribuer et conteneuriser avec précision les graisses et les huiles comestibles dans des conditions d"hygiène strictes.

L’industrie mondiale des huiles comestibles opère sous une surveillance réglementaire rigoureuse, exigeant des niveaux de précision, d’hygiène et d’efficacité sans précédent. Les directeurs d'usines de transformation et les ingénieurs d'emballage sont confrontés à des défis constants associés aux différentes viscosités des huiles (allant des huiles légères de tournesol et de canola aux huiles denses d'olive, de palme et de noix de coco), à l'expansion volumétrique induite par la température et aux exigences strictes en matière d'anti-goutte. L'utilisation d'équipements spécialisés tels qu'une à grande vitesse machine de remplissage d'huile garantit une perte minimale de produit, des niveaux de remplissage constants et une intégrité structurelle absolue dans les formats de conteneurs en verre, PET et HDPE.

La productivité dans les installations modernes d’embouteillage de pétrole dépend fortement de la réduction des temps d’arrêt et des intervalles de changement de ligne. Les lignes d'embouteillage avancées intègrent des architectures modulaires, permettant une manipulation transparente de tailles de conteneurs allant des bouteilles en verre de détail de 250 ml aux cruches PET en vrac de 5 L, et s'étendant jusqu'aux fûts industriels robustes. Pour examiner les configurations polyvalentes de machines d'emballage applicables à des échelles industrielles plus grandes, les opérateurs analysent fréquemment les systèmes de lignes de remplissage de fluides industriels automatiques pour comprendre les principes mécaniques de la distribution de liquides de grande capacité.

Les exigences du marché exigent également que les machines éliminent l"exposition à l"oxygène de l"air pendant la phase de remplissage. Des systèmes de purge à l"azote sont fréquemment intégrés au cycle de remplissage pour déplacer l"oxygène, empêchant ainsi l"oxydation de l"huile et prolongeant considérablement la durée de conservation des produits. Par conséquent, les investissements dans des machines de conditionnement de liquides de pointe sont directement corrélés à l’amélioration des marges bénéficiaires, à la cohérence de la marque et à la conformité réglementaire.

Conseil opérationnel - Compensation de température : Les huiles comestibles subissent une dilatation thermique d'environ 0,07 % à 0,09 % par degré Celsius. Les systèmes de remplissage modernes doivent intégrer une détection de température en temps réel et une compensation volumétrique automatique au sein du programme de contrôle PLC afin de maintenir un dosage précis de la masse nette malgré les températures ambiantes fluctuantes de l'usine.

Fondamentaux architecturaux des machines de remplissage d"huile

Les machines de remplissage d"huile utilisent trois architectures de dosage principales : le remplissage à piston volumétrique servocommandé, le remplissage par débitmètre électromagnétique/massique et le remplissage électronique par poids net.

La sélection du mécanisme de remplissage de carottes approprié constitue la première étape cruciale de la conception de la ligne. Les systèmes à pistons volumétriques utilisent des cylindres usinés avec précision et des pistons servocommandés pour aspirer et déplacer des volumes d"huile exacts. Les remplisseuses à piston excellent dans la manipulation de produits visqueux et offrent des performances robustes dans des conditions ambiantes exigeantes. Cependant, comme ils mesurent en volume, les changements de densité provoqués par les changements de température ambiante nécessitent des ajustements d"étalonnage pour maintenir un dosage précis sur de longues périodes de production.

La technologie de remplissage des débitmètres, en particulier les débitmètres massiques Coriolis, est devenue la solution privilégiée pour les opérations d"huiles comestibles de qualité supérieure. Les compteurs Coriolis mesurent directement la masse du fluide plutôt que le volume, rendant le système insensible aux fluctuations de température, de densité et de viscosité. Il en résulte une précision de remplissage atteignant ±0,1 % à ±0,2 %. De plus, les systèmes de débitmètres massiques ne comportent aucune pièce mécanique mobile en contact avec le produit, ce qui réduit considérablement l"usure mécanique et simplifie les procédures automatisées de nettoyage en place (CIP).

Les systèmes de remplissage au poids net pèsent chaque récipient en continu pendant la distribution à l'aide de cellules de pesée à grande vitesse. La vanne de remplissage fonctionne en deux étapes : un remplissage en vrac à grande vitesse suivi d'une finition au goutte à goutte précise. Ce mécanisme garantit que le poids net exact indiqué sur l'étiquette du produit est livré, ce qui le rend idéal pour les contenants de grande capacité tels que les contenants de 5 L à 20 L. Pour les installations de traitement recherchant un débit à grande vitesse et une manutention spécialisée des conteneurs, l’adoption d’ un équipement de remplissage de liquide automatisé garantit un contrôle précis du poids tout en maintenant une vitesse opérationnelle continue.

Comparaison des architectures de dosage clés

1. Remplissage du servo-piston : force mécanique élevée, excellente pour les huiles épaisses non chauffées, maintenance mécanique simple, investissement initial modéré.

2. Remplissage du débitmètre massique : mesure de masse sans contact, auto-compensation des changements de densité et de température, entretien minimal, vitesse de remplissage supérieure.

3. Remplissage de cellules de pesée en poids net : garantie d'une précision de poids absolue, insensible aux variations de poids des conteneurs, parfaitement adaptée aux conteneurs en vrac de taille moyenne à grande.

Aperçu de la maintenance - Intégrité des joints : des joints Viton et PTFE sont requis pour les applications d'huiles comestibles. Les joints NBR standard se dégradent lorsqu'ils sont exposés aux acides gras sur des périodes prolongées, entraînant des micro-fuites et un collage de la tige de valve. Inspectez et remplacez les joints de valve pneumatique toutes les 2 000 heures de fonctionnement.

Principales fonctionnalités d"ingénierie pour la qualité et l"hygiène

Les lignes d"embouteillage d"huiles comestibles de premier plan intègrent des buses de plongée ascendantes, des collecteurs d"égouttement sous vide actifs, une tuyauterie sanitaire 316L et des cycles CIP automatisés pour garantir une pureté rigoureuse du produit.

La manipulation de l"huile nécessite des choix de conception technique spécifiques pour éviter les éclaboussures, la mousse et les gouttes lors du remplissage à grande vitesse. Une caractéristique principale est le système de buse de plongée ascendante actionné par servo. La buse descend jusqu"au fond du récipient avant le début de la distribution et monte de manière synchrone avec la surface du liquide. Cette remontée contrôlée maintient la pointe de la buse immergée juste en dessous du niveau d"huile, empêchant ainsi l"entraînement d"air, les bulles de surface et les éclaboussures sur le goulot de la bouteille, qui pourraient autrement compromettre le bouchage ultérieur et le scellage par induction.

Empêcher les gouttes après le remplissage est tout aussi essentiel. Les gouttes d"huile sur les filetages des récipients provoquent une contamination des bouteilles, un glissement du bouchon et un emballage en aval salissant. Les buses modernes intègrent des vannes d"arrêt pneumatiques équipées d"une action d"aspiration positive ou de gouttières de collecte des gouttes qui s"étendent automatiquement sous les buses entre les cycles de remplissage. Toutes les gouttes d"huile en excès sont immédiatement aspirées dans le collecteur ou collectées dans un réservoir de recirculation, garantissant ainsi des surfaces de bouteilles impeccables tout au long du cycle de conditionnement.

Du point de vue de l'ingénierie sanitaire, toutes les surfaces de contact doivent être construites en acier inoxydable AISI 316L certifié avec des indices de rugosité de surface interne de Ra < 0,8 µm pour éliminer les sites d'hébergement bactérien. Les systèmes automatisés de nettoyage en place (CIP) permettent à l'eau chaude, au lavage caustique et aux rinçages désinfectants de circuler à travers le bloc de remplissage sans nécessiter de démontage mécanique. Lors de l’évaluation des équipements de production intégrés à haute performance, les exploitants d’usines font souvent référence à des solutions complètes de lignes d’embouteillage d’emballage pour garantir la conformité hygiénique de bout en bout des modules de rinçage, de remplissage, de bouchage et d’étiquetage.

Directives de conception hygiénique

1. Profil de buse de plongée : les profils de vitesse à plusieurs étages (remplissage rapide, finition lente) minimisent l'agitation turbulente de la surface.

2. Collecteurs de vannes sanitaires : les connexions Tri-Clamp et les corps de vanne sans jambe morte empêchent les poches d'huile stagnantes.

3. Protection de l'environnement : les enceintes HEPA à flux d'air laminaire au-dessus de la zone de remplissage empêchent la contamination par la poussière en suspension dans l'air.

Conseil d'entretien hygiénique : effectuez toujours un rinçage thermique CIP à 85 °C à l'aide d'une solution détergente alcaline de qualité alimentaire approuvée après le traitement d'huiles non raffinées ou à haute viscosité pour éliminer les dépôts de film organique des voies de fluides internes.

Optimiser la productivité et la fiabilité opérationnelle

L"optimisation de la productivité dans les emballages d"huiles comestibles repose sur un mouvement linéaire ou rotatif continu, des changements de conteneurs rapides sans outil et une surveillance intégrée pilotée par PLC.

L’efficacité opérationnelle est mesurée par l’efficacité globale de l’équipement (OEE). Les opérations d"embouteillage à grande vitesse utilisent soit des systèmes rotatifs à haute hauteur (capables de vitesses de 6 000 à 24 000 bouteilles par heure), soit des systèmes linéaires en ligne flexibles (allant de 1 000 à 6 000 bouteilles par heure). Les machines rotatives assurent un mouvement continu du conteneur avec des courbes d"accélération douces, minimisant le ballottement du liquide à des vitesses de ligne élevées. Les remplisseuses linéaires offrent une flexibilité supérieure pour les installations produisant plusieurs tailles de SKU sur une seule ligne en raison de leurs coûts d"outillage inférieurs et de leurs ajustements simples de recettes.

Les mécanismes de changement rapide sans outil sont essentiels pour minimiser les temps d’arrêt planifiés. Les plates-formes de remplissage modernes disposent d"un réglage motorisé des rails de guidage du convoyeur, de l"espacement des buses et de la hauteur de remplissage contrôlés directement depuis le panneau à écran tactile HMI. Les recettes de produits préprogrammées ajustent automatiquement la longueur de course, les débits, les profils de plongée et la vitesse du convoyeur lors de la sélection d"un nouveau SKU à partir de la console de l"opérateur, réduisant ainsi le temps de changement de ligne d"heures à moins de 15 minutes.

La fiabilité est encore améliorée par les diagnostics prédictifs de santé intégrés à l’architecture de contrôle de la machine. Les capteurs de vibrations sur les entraînements principaux, la surveillance du courant en temps réel sur les servomoteurs et les capteurs de détection de bourrage de ligne évitent les pannes mécaniques catastrophiques. Lorsqu"un défaut mineur se produit, comme un récipient manquant ou une bouteille mal alignée, le système effectue un contournement automatique des buses, empêchant la distribution d"huile sur le convoyeur et permettant à la ligne de fonctionner sans arrêt.

Directive de maintenance de la productivité : Inspectez régulièrement les courroies de distribution des servos et les vis-mères mécaniques chaque mois. Assurez-vous que les pompes de lubrification automatiques maintiennent des niveaux de graisse propres et de qualité alimentaire pour éliminer l'usure mécanique des ensembles d'entraînement principaux.

Normes régionales et préférences du marché européen

Les acheteurs européens privilégient le strict respect des directives de sécurité CE, une efficacité énergétique élevée, des options antidéflagrantes intégrées (ATEX) et une manipulation écologique des conteneurs légers.

Lors de la fourniture de machines à des installations de transformation européennes ou à des multinationales mondiales adhérant aux normes de l"UE, l"ingénierie des équipements doit être conforme à des réglementations structurelles, de sécurité et environnementales strictes. La conception des machines doit intégrer le marquage CE, des verrouillages de sécurité entièrement fermés avec protection en polycarbonate ou en verre trempé et des relais de sécurité à double canal conformément à la norme EN ISO 13849-1. Les opérateurs de ces marchés privilégient fortement une conception ergonomique, de faibles émissions sonores (< 75 dB) et un accès facile pour le personnel de maintenance.

Pourquoi l"équipement est conçu de cette façon : domaines d"intérêt clés des clients

1. Hygiène structurelle et nettoyabilité : les clients européens privilégient les conceptions de châssis tubulaires en acier inoxydable à cadre ouvert sans surfaces planes horizontales, empêchant ainsi l'accumulation d'eau de lavage et l'accumulation de poussière.

2. Manipulation durable des emballages légers : avec les directives européennes poussant à réduire l'utilisation du plastique, les remplisseurs d'huile modernes doivent manipuler des bouteilles en PET extrêmement fines sans provoquer de distorsion du récipient lors du serrage du goulot ou du bouchage.

3. Efficacité énergétique et contrôle intelligent : les moteurs haut rendement IE3/IE4 haut de gamme, les entraînements régénératifs et les architectures de contrôle PLC Siemens ou Allen-Bradley avec interfaces d'exportation de données OPC-UA Industry 4.0 sont des exigences standard.

4. ATEX / Options de sécurité : pour les installations manipulant des huiles volatiles extraites par solvants ou fonctionnant dans des environnements dangereux de poussière/gaz, les boîtiers électriques antidéflagrants et les moteurs antidéflagrants sont des configurations essentielles.

Principe d'ingénierie - Intention de conception : Pourquoi les principaux ingénieurs préfèrent-ils les servomoteurs montés en haut aux liaisons mécaniques montées en bas ? Les entraînements montés sur le dessus isolent les composants électriques et mécaniques sensibles au-dessus de la ligne de remplissage, empêchant ainsi les gouttes d'huile ou les liquides de lavage de pénétrer dans les boîtiers d'entraînement, quadruplant ainsi la durée de vie des composants.

Matrice de spécifications comparatives des machines

Des spécifications techniques détaillées permettent aux équipes d’ingénierie d’évaluer la compatibilité structurelle et électrique avant l’intégration des équipements.

La matrice ci-dessous présente les paramètres d"ingénierie standard pour trois principales classes de machines industrielles, fournissant une base empirique pour les documents de spécifications d"approvisionnement.

Conclusion et recommandations stratégiques

Investir dans une machine de remplissage de bouteilles d"huile comestible de haute qualité nécessite d"équilibrer la précision du dosage, la conception hygiénique, la flexibilité opérationnelle et le coût total de possession.

Pour résumer, la sélection du bon système de remplissage d’huile dépend de la compréhension des caractéristiques de viscosité du fluide, des exigences en matière de conteneurs et du débit de production requis. La mise en œuvre d"une technologie de débitmètre massique ou de servo-piston avec des buses anti-goutte de plongée garantit une précision de remplissage dans des limites strictes, réduisant ainsi considérablement les pertes annuelles de produit. De plus, le respect des normes sanitaires en acier inoxydable 316L et l"intégration de protocoles CIP automatisés garantissent une conformité totale en matière de sécurité alimentaire et de protection de la marque.

Lors de la planification d"extensions ou de mises à niveau de lignes, les ingénieurs d"emballage doivent donner la priorité aux capacités de changement sans outil, aux commandes de diagnostic API robustes et aux fonctions de sécurité ergonomiques. En alignant les spécifications des machines sur les exigences de production à long terme et les normes de sécurité européennes, les installations de fabrication peuvent atteindre une fiabilité opérationnelle élevée, un OEE maximisé et un retour sur investissement rapide.
