Quelle est la fonction de la machine de remplissage de bière ?

Une machine de remplissage de bière (ou machine de remplissage de brasserie) a pour fonctions principales de distribuer de la bière gazeuse de manière efficace, précise et hygiénique dans des récipients tels que des bouteilles, des canettes ou des fûts tout en préservant strictement la qualité du produit grâce à une capture minimale d"oxygène, une précision volumétrique exacte, un remplissage à contre-pression contrôlé et une intégrité fiable du joint.

En un coup d"œil

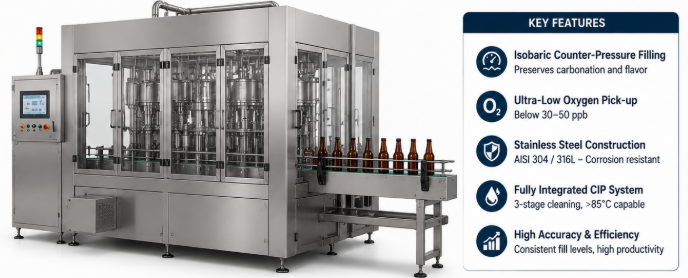

Qu"est-ce qu"une machine à remplir la bière ?

Une machine de remplissage de bière est un appareil industriel spécialement conçu pour transférer la bière gazeuse des réservoirs de stockage vers des récipients d"emballage commerciaux comme des bouteilles en verre, des canettes en aluminium ou des fûts métalliques sous pression contrôlée sans perte de dioxyde de carbone ni introduction excessive d"oxygène dissous.

Dans les environnements brassicoles commerciaux modernes, l’emballage représente une transition critique où l’intégrité physique et sensorielle de la bière artisanale doit être préservée. Une machine de remplissage dédiée à la brasserie y parvient en utilisant une technologie de remplissage à contre-pression (isobare). Les remplisseurs de liquides atmosphériques standards ne conviennent absolument pas aux boissons gazeuses, car l"exposition à l"air ambiant non pressurisé entraîne un dégazage instantané, un moussage intense et une perte de liquide importante. Le mécanisme isobarique égalise la pression interne à l"intérieur de la bouteille pour correspondre à la pression du réservoir de bière claire avant l"admission du liquide, maintenant ainsi l"équilibre de la carbonatation tout au long du processus.

D'un point de vue technique, les remplisseurs modernes fonctionnent dans un circuit de fluide stérile en boucle fermée. L'architecture structurelle comprend généralement un collecteur de fluide en acier inoxydable, des vannes de remplissage à commande pneumatique, des vérins de levage et un circuit d'assainissement CIP (Clean-In-Place) intégré. Pendant le fonctionnement, le conteneur est soulevé et hermétiquement scellé contre le joint de la vanne de remplissage. Le cycle de remplissage exécute une séquence : évacuation de l'air, pré-évacuation ou purge avec un gaz inerte (tel que le CO2 ), pressurisation isobare, dosage de liquide assisté par gravité ou mécanique, décompression (reniflage) et descente contrôlée de la bouteille.

Les tendances européennes en matière d"ingénierie brassicole mettent l"accent sur la minimisation de la capture d"oxygène dissous (OD) au cours de cette séquence. Les consommateurs de bière artisanale accordent une grande importance à la stabilité de la saveur et à la durée de conservation, ce qui pousse les fabricants à concevoir des bols de remplissage à faible teneur en oxygène dotés de doubles systèmes de vide de pré-évacuation. De plus, les machines modernes donnent la priorité aux roues étoilées de manipulation de col à changement rapide, aux bouteilles factices CIP automatisées et aux socles de levage servocommandés pour garantir une commutation efficace entre les géométries variables des bouteilles sans réétalonnage manuel des vannes.

Remarque sur le principe de fonctionnement : La clé pour empêcher l'éruption de mousse lors de la mise en bouteille à grande vitesse est l'étape de « reniflage ». Une fois que le liquide atteint la hauteur de remplissage précise définie par le tube d'aération, l'espace gazeux au-dessus du liquide reste sous pression à des niveaux égalisés. La vanne de reniflage évacue lentement ce gaz sous pression jusqu'aux niveaux atmosphériques dans le cadre d'un processus d'échappement contrôlé en plusieurs étapes. Précipiter cette réduction de pression provoque une nucléation rapide et un violent débordement, entraînant une incohérence de volume et un gaspillage excessif de produit.

Avantages de l"utilisation de machines de remplissage

L"utilisation de machines de remplissage de bière automatisées accélère considérablement le débit d"emballage, minimise l"oxydation des liquides, garantit des niveaux de remplissage uniformes et réduit considérablement les coûts de main-d"œuvre opérationnelle dans les opérations de brasserie commerciale.

1. Réduction de la micro-oxygénation et durée de conservation prolongée

   Le principal ennemi de la bière artisanale emballée est l'oxygène dissous ( $DO$ ). Le remplissage manuel ou à l'air libre expose la bière à l'oxygène de l'air, déclenchant des réactions oxydatives indésirables qui entraînent des arômes désagréables de type carton, une formation de voile et un assombrissement de la couleur en quelques semaines. Les machines de remplissage automatisées de brasserie utilisent deux systèmes de vide de pré-évacuation avant l'injection du liquide. En faisant le vide sur la bouteille vide, en la rinçant avec du dioxyde de carbone, en faisant un deuxième vide et en la repressurisant, l'oxygène résiduel est pratiquement éliminé. Ce contrôle précis réduit l’oxygène total de l’emballage à des niveaux extrêmement bas, protégeant ainsi les arômes délicats du houblon et prolongeant la stabilité des rayons de vente au détail.

2. Précision volumétrique précise et réduction des déchets

   Les méthodes d"emballage manuelles ou de qualité inférieure souffrent de niveaux volumétriques incohérents causés par les variations de mousse, les fluctuations de température et les erreurs de l"opérateur. Les remplisseuses à contre-pression modernes utilisent des tubes d"évent calibrés avec précision ou des débitmètres magnétiques électroniques pour obtenir une précision de remplissage élevée. En empêchant l"éruption de mousse grâce à des cycles de dépressurisation contrôlés, la perte de liquide est réduite à des fractions négligeables de pour cent. Cette récupération de liquide améliore directement les marges bénéficiaires en préservant le rendement de chaque lot de brassage.

3. Vitesse de traitement exceptionnelle et évolutivité industrielle

   Le conditionnement industriel de la bière nécessite une vitesse de production élevée pour traiter des lots de gros volumes fraîchement sortis de cuves brillantes. Les systèmes de remplissage rotatifs automatisés peuvent remplir, niveler et sceller des milliers d’unités par heure en continu. Les systèmes d"entraînement mécaniques intégrés synchronisent l"alimentation, le remplissage, le bouchage et la décharge des bouteilles dans une boucle d"automatisation ininterrompue. Ce débit élevé réduit les goulots d"étranglement du traitement, permettant aux brasseries d"étendre leurs réseaux de distribution tout en minimisant les besoins en main-d"œuvre.

4. Hygiène microbiologique supérieure et conformité CIP

   Les réglementations d'hygiène commerciale exigent une stérilité totale sur toutes les surfaces en contact avec les boissons. Les remplisseuses automatisées modernes sont construites en acier inoxydable sanitaire AISI 316L avec des finitions de surface interne ultra-lisses. Les systèmes de bouteilles factices intégrés permettent des routines de nettoyage sur place (CIP) et de stérilisation sur place (SIP) entièrement automatisées. Les rinçages caustiques et acides chauds circulent à travers les vannes internes, les collecteurs et les buses de contact sans nécessiter de démontage manuel, éliminant ainsi les risques de contamination bactérienne tels que Lactobacillus ou Pediococcus..

Les opérations des brasseries européennes donnent la priorité à l’efficacité énergétique, à la consommation d’eau par hectolitre et à une empreinte minimale lors de la sélection des configurations d’emballage. L'intégration de remplisseuses hautes performances directement dans l' équipement complet de la chaîne de production clé en main de la brasserie de bière artisanale garantit une synchronisation mécanique transparente entre les réservoirs de cave à bière brillante, les rinceurs de bouteilles et les systèmes d'emballage secondaire finaux.

Différentes solutions pour les machines de remplissage de bouteilles de bière

Les solutions de machines de remplissage de bouteilles de bière vont des remplisseuses manuelles à petite échelle et des installations semi-automatiques linéaires aux systèmes monoblocs isobares rotatifs entièrement automatiques à grande vitesse conçus pour les brasseries industrielles à grand volume.

1. Remplisseuses linéaires manuelles et semi-automatiques

Les systèmes de remplissage linéaire manuels et semi-automatiques représentent une solution d"entrée de gamme principalement adaptée aux usines pilotes, aux nanobrasseries ou aux tests expérimentaux par lots. Ces unités comportent généralement 2 à 6 vannes de contre-pression en ligne montées sur un châssis manuel. Les opérateurs positionnent manuellement les bouteilles vides, actionnent des leviers pneumatiques pour déclencher la pré-évacuation et le remplissage, et transfèrent manuellement les bouteilles remplies vers une station de capsulage autonome. Bien qu"abordable et compact, le débit est limité et l"exposition à l"air ambiant entre le remplissage et le bouchage entraîne une capture d"oxygène plus élevée par rapport aux systèmes fermés entièrement automatisés.

2. Remplisseuses isobares en ligne entièrement automatiques

Les systèmes de remplissage automatique en ligne automatisent le transport des bouteilles via un convoyeur linéaire, utilisant des portes d'indexation pour arrêter des groupes de 4 à 12 bouteilles sous une banque de têtes de remplissage. Des cylindres pneumatiques automatisés scellent les goulots des bouteilles contre les valves, exécutant des cycles automatisés de pré-évacuation, de purge de CO2 , de remplissage isobare et de reniflage. Après le remplissage, le groupe de conteneurs se déplace linéairement vers une capsuleuse en ligne. Cette configuration offre une solution équilibrée pour les brasseries artisanales de petite et moyenne taille recherchant un fonctionnement automatisé, une efficacité au sol modérée et une vitesse modérée sans les coûts mécaniques complexes des systèmes rotatifs.

3. Systèmes monoblocs isobares rotatifs entièrement automatiques

Les remplisseuses isobares rotatives représentent la technologie de référence pour les installations brassicoles industrielles de moyenne à grande taille. Dans une architecture monobloc rotative, les stations de rinçage, de remplissage et de bouchage sont unifiées autour d"un carrousel central rotatif alimenté par un seul moteur principal. Les bouteilles entrent via des vis de synchronisation et des roues étoilées, transférées en continu à travers chaque module de traitement. Étant donné que le remplissage et le couronnement s"effectuent sans interruption le long d"un mouvement circulaire continu, ces machines atteignent des vitesses de fonctionnement élevées avec une agitation minimale du liquide. De plus, la distance entre la valve de remplissage et la tête de bouchage est minimisée, permettant un jet immédiat (fobbing) et un bouchage pour déplacer efficacement l"air de l"espace du cou.

Pourquoi la configuration monobloc rotatif est-elle privilégiée par les principaux équipementiers ? Les clients commerciaux européens et mondiaux donnent la priorité à l’exclusion maximale de l’oxygène dans l’espace cervical par rapport à presque toutes les autres fonctionnalités. Dans une remplisseuse monobloc rotative, un jet d"eau chaude à haute pression est appliqué sur le goulot de la bouteille dès sa sortie de la vanne de remplissage. Cela induit un moussage contrôlé (« fobbing ») qui force la mousse jusqu"au bord du goulot de la bouteille, chassant l"air atmosphérique quelques millisecondes seulement avant que le capuchon couronne ne soit mis en place.

Équipement auxiliaire de machine de remplissage de bouteilles de bière

L"équipement auxiliaire pour les machines de remplissage de bouteilles de bière comprend des rinceurs de bouteilles, des jets de mousse haute pression, des boucheuses automatiques, des pasteurisateurs flash, des systèmes d"étiquetage et des réseaux de transport intégrés qui forment une ligne d"emballage cohérente.

Une ligne de remplissage de brasserie efficace repose sur des machines auxiliaires travaillant en parfaite harmonie avec l’unité de remplissage de noyaux. Avant d'entrer dans le carrousel de remplissage, les bouteilles en verre vides doivent subir un nettoyage approfondi à l'intérieur d'un module de rinçage automatisé. Les unités de rinçage rotatives inversent les bouteilles à 180 degrés sur des buses d'injection spécialisées qui pulvérisent de l'eau stérile, de l'air ou du gaz CO2 pour purger la poussière, les particules de verre ou les résidus ambiants.

Après le remplissage, la bouteille se déplace immédiatement vers le module de fermeture. Les bouteilles de bière en verre reposent principalement sur des capsules couronnes ou des bouchons à bascule, tandis que les canettes en aluminium utilisent des sertisseuses rotatives. Les tourelles de bouchage de couronne appliquent une force verticale contrôlée sur les capsules de couronne en acier, formant un joint hermétique sur la finition de la bouteille en verre.

Pour obtenir une stabilité de conservation microbiologique à long terme sans recourir à des additifs de conservation, les bouteilles remplies et scellées passent souvent par des systèmes de pasteurisation en aval. Les unités de pasteurisation flash chauffent la bière avant le remplissage, tandis que les pasteurisateurs tunnel transportent les récipients remplis et scellés à travers des zones de pulvérisation d"eau chaude contrôlées pour éliminer les levures sauvages et les bactéries.

Enfin, les bouteilles passent par des stations de séchage à lame d"air pour éliminer la condensation de surface avant d"entrer dans des machines d"étiquetage automatiques sensibles à la pression ou à colle froide. Les systèmes d"emballage, les emballeuses de cartons et les palettiseurs automatisés terminent le flux de travail d"emballage en fin de ligne.

Conseil d'entretien et de fonctionnement : Pour maintenir des joints cohérents et éviter les bris de verre lors du couronnement, les techniciens doivent inspecter le profil d'usure des matrices de sertissage de bouchage chaque semaine. Une hauteur de capsuleuse mal réglée ou des anneaux de sertissage usés provoquent des micro-fractures dans la finition du col du verre ou une déformation inégale du bouchon. Cela entraîne une fuite lente de carbonatation, une oxydation prématurée de la bière et un éventuel éclatement des bouteilles lors de la pasteurisation dans le tunnel en aval.

Atteindre une harmonie opérationnelle complète entre ces modules d’emballage nécessite une disposition du système entièrement synchronisée. L'intégration de ces systèmes auxiliaires avec des systèmes complets de fermentation et de brassage de bière artisanale permet un contrôle d'automatisation PLC unifié, une distribution d'énergie rationalisée et une régulation équilibrée de la vitesse de ligne dans l'ensemble de l'installation.

Conclusion

Une machine de remplissage de bière est un actif industriel essentiel conçu pour préserver la fraîcheur de la bière, préserver une carbonatation précise, éliminer l"oxygène dissous et maximiser l"efficacité de l"emballage dans les opérations de brassage commerciales modernes.

La sélection de la machine de remplissage de brasserie optimale nécessite d'évaluer les capacités de production cibles, les formats de conteneurs souhaités, les seuils totaux d'oxygène de l'emballage et l'espace au sol disponible. Des remplisseuses linéaires compactes pour l'expansion des équipements artisanaux aux architectures monoblocs rotatives à grande vitesse intégrées dans des systèmes complets de lignes de conditionnement de bière industrielle , investir dans l'ingénierie isobare de précision garantit que chaque bouteille atteint le consommateur final exactement comme le souhaitait le maître brasseur.
