Comment fonctionne une machine de remplissage de boissons ?

Une machine de remplissage de boissons fonctionne selon une séquence automatisée et hautement synchronisée au cours de laquelle les conteneurs vides sont désinfectés, transférés via des systèmes de convoyeurs de précision, remplis de volumes de liquide ciblés à l"aide de mécanismes de dosage par pression, gravité, isobare ou péristaltique, et immédiatement bouchés dans des conditions d"hygiène strictes pour garantir la stabilité des étagères, la précision du volume et l"efficacité opérationnelle à grande vitesse.

Table des matières

• Qu"est-ce qu"une machine de remplissage de boissons ?

• Principe de fonctionnement des machines de remplissage de boissons

• Systèmes de pompes de remplissage péristaltiques

Qu"est-ce qu"une machine de remplissage de boissons ?

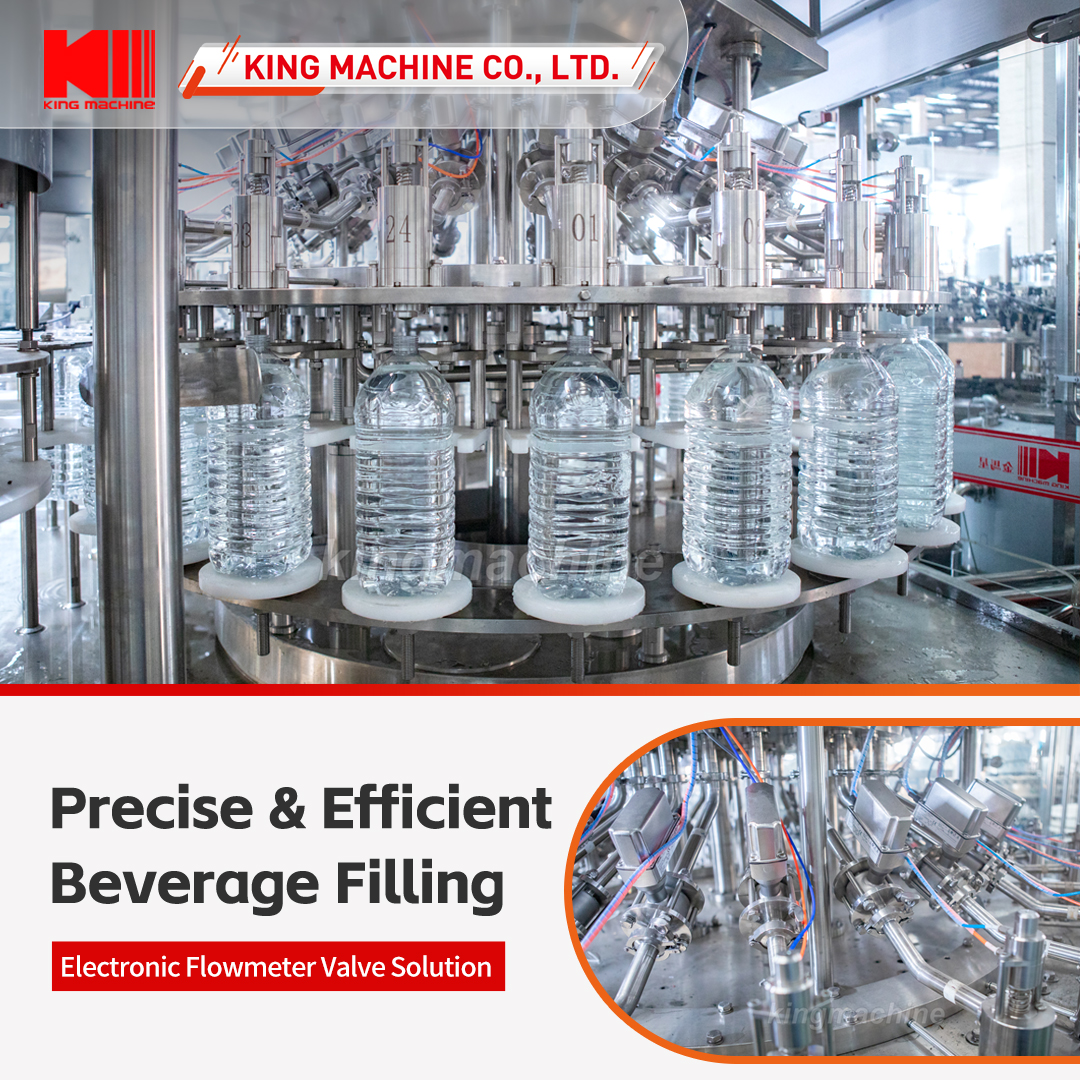

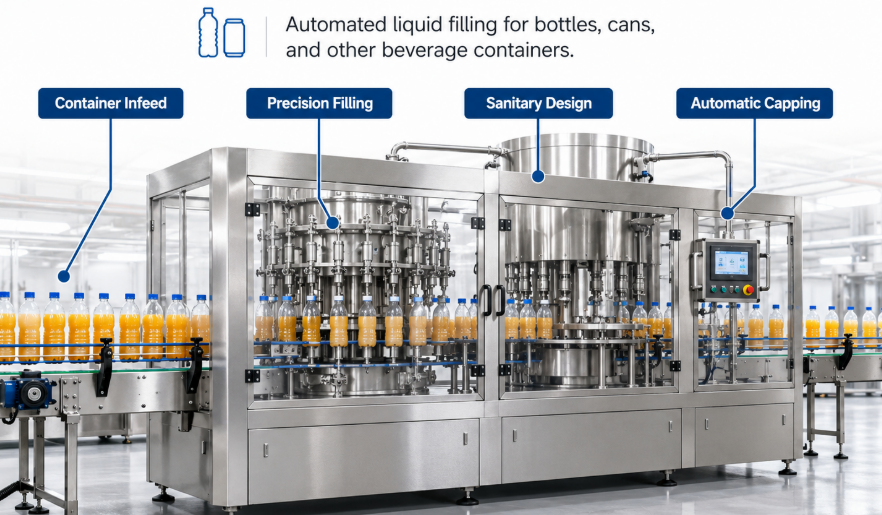

Une machine de remplissage de boissons est un système industriel automatisé conçu pour mesurer, distribuer et sceller des produits liquides dans des récipients tels que des bouteilles en verre, des récipients en PET, des canettes en aluminium ou des sachets avec une précision et un débit opérationnel élevés.

Le cadre opérationnel d"une machine de remplissage de boissons repose sur une intégration complexe de composants d"ingénierie mécaniques, pneumatiques, électriques et fluido-dynamiques. Dans les lignes de production modernes de grande capacité, une machine de remplissage de boissons fonctionne dans le cadre d"une configuration monobloc ou tribloc où le rinçage des récipients, le remplissage de liquide et le bouchage s"effectuent dans un seul boîtier sanitaire fermé. Ces systèmes acceptent divers fluides liquides, allant de l"eau non gazeuse à faible viscosité et des boissons purifiées aux liquides très visqueux avec pulpe en suspension, ainsi que des liquides gazeux nécessitant une manipulation à contre-pression. L"alimentation des conteneurs est synchronisée à l"aide de roues étoilées, de vis de synchronisation et de tourelles linéaires ou rotatives qui garantissent un positionnement exact sous les buses de remplissage individuelles sans déformation mécanique ni déversement de liquide.

Les considérations techniques pour une machine de remplissage de boissons à haut rendement donnent la priorité à la conception hygiénique, à la rigidité structurelle et aux capacités flexibles de changement de conteneur. Les composants en contact avec le produit, tels que les réservoirs de stockage de liquide, les vannes de remplissage, les cylindres de dosage et les canalisations de refoulement, sont fabriqués en acier inoxydable de haute qualité comme l"AISI 316L. Les joints et les garnitures utilisent des matériaux élastomères de qualité alimentaire tels que l"EPDM, le PTFE ou le Viton pour résister aux contraintes thermiques et à l"exposition aux produits chimiques pendant les cycles de nettoyage sur place (CIP) et de stérilisation sur place (SIP). Le cadre structurel intègre des enceintes étanches IP65 ou IP67, des surfaces de drainage inclinées et des conceptions sanitaires sans cadre pour empêcher l"accumulation de biofilm et la contamination croisée pendant les cycles de production continus sur plusieurs équipes.

D"un point de vue opérationnel, les évaluations des clients industriels se concentrent fréquemment sur la précision du contrôle du débit de liquide, la réduction de la capture d"oxygène et l"efficacité énergétique. Les producteurs de boissons européens et internationaux privilégient systématiquement les plates-formes de remplissage équipées de débitmètres électromagnétiques à induction magnétique ou de débitmètres massiques (système Coriolis) aux systèmes à flotteurs mécaniques. Cette préférence est motivée par la demande de remplissage volumétrique sans contact, qui élimine l"usure mécanique, minimise les temps d"arrêt pour maintenance et permet des ajustements numériques rapides des recettes via les interfaces homme-machine du contrôleur logique programmable (PLC). Les systèmes avancés intègrent une surveillance du niveau de remplissage en temps réel, un rejet automatisé des conteneurs défectueux et des systèmes de désaération sous vide à haute efficacité pour maintenir des niveaux de remplissage exacts tout en prolongeant la durée de conservation des produits.

Précautions d'entretien et hygiène de fonctionnement : une inspection régulière des joints des vannes de remplissage, des membranes à membrane et des joints toriques pneumatiques est essentielle pour éviter les micro-fuites et la dégradation du volume de remplissage. Les cycles CIP sanitaires doivent être exécutés aux concentrations chimiques recommandées (1,5 % à 2,0 % de soude caustique à 80 °C) suivis d'un rinçage approfondi à l'eau chaude. La lubrification des transmissions mécaniques à étoile et des engrenages indexeurs doit utiliser exclusivement des lubrifiants NSF H1 de qualité alimentaire pour prévenir les risques de contamination.

Principe de fonctionnement des machines de remplissage de boissons

Le principe de fonctionnement d"une machine de remplissage de boissons repose sur une pression différentielle contrôlée, un actionnement mécanique ou électronique des vannes et des mécanismes de transfert de liquide volumétrique ou gravitationnel pour atteindre des niveaux de remplissage constants dans tous les conteneurs.

Pour comprendre les mécanismes de fonctionnement d"une machine de remplissage de boissons, le processus doit être segmenté en méthodologies distinctes de transfert de liquide. Les systèmes de remplissage par gravité utilisent la pression atmosphérique là où le bol de liquide est positionné au-dessus des conteneurs. Lorsque la vanne de remplissage s"ouvre au contact du récipient, la pression hydrostatique fait couler la boisson vers le bas dans la bouteille jusqu"à ce que le niveau de liquide recouvre le tuyau d"aération, arrêtant ainsi l"écoulement. Le remplissage sous pression, ou contre-pression (isobare), est utilisé pour les boissons gazeuses telles que la bière, les boissons gazeuses et le cidre mousseux. Dans une machine de remplissage de boissons isobares, le récipient est d"abord pressurisé avec du dioxyde de carbone ou de l"azote gazeux pour correspondre à la pression à l"intérieur du bol de produit, empêchant ainsi un dégazage rapide et une formation de mousse excessive lors de l"entrée du liquide. Une fois que la pression égale est établie, la vanne de liquide à ressort ou actionnée pneumatiquement s"ouvre, permettant un écoulement fluide du liquide assisté par gravité tandis que le gaz s"échappe par un canal d"égalisation.

Le remplissage à chaud représente un autre principe de fonctionnement thermique et mécanique spécialisé largement appliqué aux jus acides, aux thés et aux boissons pour sportifs fonctionnelles. Lors du remplissage à chaud, le produit est traité thermiquement et livré à la machine de remplissage de boissons à des températures comprises entre 85°C et 92°C. La machine fait recirculer en continu le liquide chaud à travers le collecteur de vanne lorsque les conteneurs sont absents, garantissant ainsi que les zones de contact avec le liquide maintiennent les températures de stérilisation requises. Lorsqu"une bouteille entre en position de remplissage, la valve s"ouvre et remplit le récipient tandis que le rinçage à la vapeur ou à l"air stérile empêche l"entrée d"air extérieur. Immédiatement après le remplissage, le récipient est scellé et incliné ou inversé pour stériliser les surfaces intérieures du bouchon en utilisant la chaleur résiduelle du produit, après quoi il entre dans un tunnel de refroidissement pour réduire la contrainte thermique sur les structures du récipient en PET.

Les choix de conception technique moderne reflètent les priorités fonctionnelles strictes observées sur les marchés mondiaux de fabrication de boissons. Les concepteurs d"équipements intègrent des actionneurs de vannes pneumatiques entraînés par des vérins et des socles de levage servocommandés pour éliminer les chocs mécaniques lors de l"élévation du conteneur. Les clients donnent systématiquement la priorité aux systèmes de récupération de liquides, au profilage précis du débit et à la détection de niveau électronique par rapport aux anciens systèmes de sondes mécaniques. Les configurations haut de gamme comportent des profils de remplissage à deux vitesses : un débit initial rapide pour maximiser le débit, suivi d"une phase de décélération secondaire lente pour éviter les éclaboussures et la formation de mousse. Les systèmes avancés intègrent des machines de remplissage de boissons équipées d"unités de filtration d"air stérile (HEPA H14) au-dessus du carrousel de remplissage rotatif, maintenant une zone d"écoulement laminaire à pression positive qui protège les flux de liquide ouverts des particules en suspension dans l"air.

1. Mécanismes d"alimentation et d"indexation des conteneurs

Les conteneurs entrent dans la machine de remplissage de boissons via des convoyeurs aériens ou des chaînes à lattes modulaires. Une vis de synchronisation d"alimentation sépare les conteneurs en intervalles uniformes correspondant au pas du carrousel rotatif. Des roues étoilées équipées de découpes de poches transfèrent les conteneurs sur des socles de levage mécaniques ou pneumatiques alignés directement sous les vannes de remplissage.

2. Scellage, pressurisation et distribution de liquide

Dans les systèmes à contre-pression et par gravité, le col du récipient est serré contre un joint sanitaire en caoutchouc sous la buse de la vanne. Pour les produits gazeux, les actionnements de la vanne CO2 mettent sous pression l"intérieur de la bouteille pour égaliser la pression du réservoir avant que le joint liquide ne se soulève. Le liquide s"écoule dans le récipient le long des parois internes du récipient via un cône d"épandage, minimisant ainsi les turbulences et le piégeage de l"air.

3. Reniflage, libération de gaz et sortie du conteneur

Une fois le niveau de remplissage ou la limite de volume prédéterminé atteint, la vanne de liquide se ferme. Dans les systèmes gazeux, un processus de décompression contrôlé appelé reniflage ouvre un petit port de purge pour évacuer en toute sécurité le gaz de l"espace libre avant que la bouteille ne tombe du caoutchouc d"étanchéité. Le récipient rempli est transféré via des étoiles centrales directement vers la station de capsulage.

Conseils d'optimisation du principe de fonctionnement : Pour éviter une formation de mousse excessive lors du remplissage isobare, maintenez la température des boissons du produit strictement entre 2 °C et 4 °C, car la solubilité du dioxyde de carbone diminue rapidement à des températures élevées. Assurez-vous que les vannes de reniflage fonctionnent avec une ventilation proportionnelle douce pour éviter les chutes de pression soudaines qui déclenchent un débordement du produit. Vérifiez que les pinces de serrage du col maintiennent une tension uniforme pour éliminer le glissement du conteneur lors de l'indexation à grande vitesse.

Systèmes de pompes de remplissage péristaltiques

Les systèmes de pompes de remplissage péristaltiques utilisent des rouleaux de tubes flexibles à déplacement positif pour isoler le produit liquide dans des circuits de fluides stériles, fournissant ainsi un dosage volumétrique précis pour la production spécialisée de boissons de haute pureté.

La technologie de pompage péristaltique représente un sous-ensemble spécialisé de mécanismes de dosage de liquides intégrés aux systèmes de remplissage de boissons de haute précision. Contrairement aux pompes à piston traditionnelles ou aux pompes à lobes rotatifs, une machine de remplissage péristaltique de boissons confine entièrement le milieu liquide dans un morceau continu de tube en élastomère flexible. Lorsque le rotor de la pompe tourne, des rouleaux ou des patins espacés compriment le tube contre un rail de boîtier semi-circulaire. Ce mouvement de compression crée un joint volumétrique, emprisonnant un volume défini de liquide et le propulsant vers l"avant à travers la buse de refoulement. Derrière chaque point de compression, la récupération élastique du tube comprimé crée un vide continu qui aspire le liquide du récipient d"alimentation, garantissant ainsi une distribution de liquide douce et non turbulente.

Le principal avantage technique du dosage péristaltique dans une machine de remplissage de boissons réside dans l’élimination totale des risques de contamination croisée et de dégradation des garnitures mécaniques. Étant donné qu"aucun engrenage interne, vanne, vessie ou composant métallique n"entre en contact direct avec le produit, le risque de contamination des fluides, de perte de particules ou de sites de refuge bactérien est pratiquement nul. Lorsqu"ils passent d"une formulation de boisson, d"un arôme ou d"un concentré organique à un autre, les opérateurs peuvent remplacer l"intégralité du trajet du fluide en échangeant le jeu de tubes jetables ou autoclavables. Cette capacité réduit considérablement le temps de validation CIP, la consommation de rinçage chimique à l"eau et les temps d"arrêt associés au démontage des vannes mécaniques dans les usines de transformation de boissons multi-saveurs.

Du point de vue de l"adoption par l"industrie, les fabricants de boissons européens et asiatiques mettent fréquemment en œuvre des lignes de remplissage par pompe péristaltique pour les produits liquides de grande valeur, les shots spéciaux à faible volume, les extraits botaniques et les ajouts d"arômes en microdoses. Les concepteurs d"équipements optimisent ces systèmes en associant des têtes de pompe péristaltiques à des moteurs pas à pas haute résolution ou à des servomoteurs AC capables de diviser une rotation de pompe unique en milliers d"étapes discrètes. Cette configuration offre une précision volumétrique exceptionnelle (souvent supérieure à ± 0,1 %), une gestion des fluides à faible cisaillement qui préserve la viscosité du liquide et un retour d"eau nul lorsqu"elle est associée à un logiciel de contrôle automatisé du moteur d"aspiration. L"installation de solutions polyvalentes de machines de remplissage de boissons intégrant des modules de dosage péristaltiques permet aux producteurs de traiter des liquides sensibles sans contrainte thermique ou de cisaillement.

1. Isolation absolue et intégrité des fluides sanitaires

Les systèmes de pompage péristaltique garantissent que la boisson reste encapsulée dans un tube stérile depuis la cuve de stockage jusqu"à la buse de distribution du récipient final. Cette séparation physique complète protège les formulations sensibles de la graisse, de la contamination particulaire et de la dégradation des garnitures mécaniques courantes dans les pompes à engrenages mécaniques ou à pistons.

2. Dosage de haute précision et contrôle anti-goutte

En contrôlant la rotation du rotor grâce au positionnement électronique, les pompes péristaltiques offrent une précision de dosage volumétrique exceptionnelle sur des plages de viscosité variables. À la fin d"un cycle de remplissage, le moteur de la pompe inverse momentanément la direction (fonction d"aspiration programmable), retirant l"excès de liquide de la pointe de la buse pour empêcher les gouttelettes de liquide de contaminer les filetages du col du récipient ou les bandes transporteuses.

3. Maintenance réduite et changement rapide

La maintenance des systèmes de pompe péristaltique est simplifiée en raison de l"absence de joints dynamiques internes, de clapets anti-retour ou de joints toriques internes. La maintenance préventive implique une inspection périodique et le remplacement de l"élément de tube flexible en fonction des heures de durée de vie de flexion mécanique calculées. Les opérateurs de ligne peuvent effectuer des remplacements de chemins de fluide en quelques minutes sans outillage mécanique spécialisé.

Conseils d'entretien du système péristaltique : Surveillez régulièrement l'élasticité des tubes et l'usure des parois pour éviter une dérive progressive du volume causée par la dégradation mécanique des tubes. Sélectionnez du silicone durci au platine ou des tubes thermoplastiques spécialisés spécialement conçus pour une endurance cyclique à haute flexibilité dans la production continue de liquides. Assurez-vous que les pinces de positionnement du tube maintiennent un alignement uniforme sans pincement pour éviter une restriction de débit ou une rupture prématurée du tube.

Analyse technique complète de l’architecture des machines de remplissage de boissons

Comprendre le fonctionnement d"une machine de remplissage de boissons moderne nécessite d"évaluer l"écosystème complet de sous-systèmes interconnectés qui forment des lignes de conditionnement à grande vitesse. Au-delà du dosage de liquide de base, la production moderne exige une coordination transparente entre le transport mécanique des bouteilles, les tourelles de bouchage pneumatiques, la détection électronique du débit et les boucles de rétroaction automatisées du contrôle qualité. Le cadre structurel de la machine de remplissage de boissons sert de base à ces sous-ensembles, conçus à l"aide d"un cadre tubulaire en acier inoxydable robuste avec gouttières inclinées intégrées pour collecter les liquides de lavage et les liquides déversés, les dirigeant vers des sorties d"évacuation centralisées.

La dynamique du transport des conteneurs au sein d"une machine de remplissage de boissons repose sur des configurations précises de manipulation du col ou de la base. Pour les contenants en plastique PET, la technologie de serrage par col est devenue la norme industrielle mondiale. Les roues étoilées de manutention du col soutiennent les bouteilles par leurs anneaux de col tout au long des opérations de rinçage, de remplissage et de bouchage. Cette conception offre un avantage opérationnel significatif : les opérateurs de ligne peuvent modifier les capacités de volume des bouteilles (par exemple, de 500 ml à 1,5 L) sans remplacer les composants de hauteur d"élévation ou les plaques de guidage de base, à condition que la finition du col reste identique. Cette conception de suspension du col minimise les temps d"arrêt lors des changements de taille des conteneurs, réduit les risques d"écrasement mécanique sur les conteneurs PET légers à paroi mince et garantit un alignement constant de la buse au col sur des vitesses de ligne variables.

Les collecteurs d"alimentation en liquide et les bols de distribution principaux représentent un autre domaine d"ingénierie critique au sein d"une machine de remplissage de boissons. Le produit de boisson entre dans le bol de distribution central via un joint collecteur rotatif monté en haut du carrousel. Les capteurs de niveau à l"intérieur du réservoir maintiennent une hauteur de tête de liquide constante à l"aide de vannes de contrôle d"entrée proportionnelles ou de pompes d"alimentation à fréquence contrôlée. Le maintien d"un niveau de liquide stable est essentiel pour les systèmes gravitaires et isobares, car les fluctuations de la profondeur du liquide affectent directement la pression hydrostatique et la vitesse d"écoulement à travers les vannes de remplissage. Les systèmes avancés de remplissage de boissons intègrent une couverture continue d"azote à l"intérieur du bol principal, remplaçant l"air atmosphérique par un gaz inerte pour empêcher l"oxydation du produit pendant les longues périodes de fabrication.

Le mécanisme de capsulage représente la phase vitale finale dans une configuration de machine de remplissage de boissons tribloc. Les tourelles de capsulage sont mécaniquement synchronisées avec le carrousel de remplissage via des trains d"entraînement directs ou des servomoteurs synchronisés électroniquement. Pour les bouchons à vis en plastique, les têtes de bouchage à hystérésis magnétique sont universellement préférées. Ces têtes appliquent un couple magnétique précis pour serrer les bouchons sans érafler la finition en plastique ni dénuder les arêtes de filetage. Si la résistance du capuchon dépasse la limite de couplage magnétique prédéfinie, la tête glisse en toute sécurité, garantissant que chaque conteneur reçoit un joint identique et hermétique. L"intégration de capteurs de vision d"inspection après la tourelle de bouchage vérifie immédiatement la hauteur de placement du bouchon, l"angle d"inclinaison et l"intégrité de l"anneau d"inviolabilité, rejetant automatiquement les bouteilles défectueuses en aval.

Investir dans des options avancées de machines de remplissage de boissons conçues avec des cuvettes de lavage CIP intégrées, des collecteurs de lubrification centrale automatiques et des diagnostics à distance en temps réel permet aux usines de boissons d"atteindre des taux d"efficacité globale des équipements (OEE) supérieurs à 95 %. En sélectionnant la bonne technologie de vanne de remplissage, qu"elle soit par gravité, isobare, à chaud ou péristaltique, les producteurs de boissons garantissent une fiabilité opérationnelle à long terme, un contrôle volumétrique précis et une qualité de produit sans compromis dans l"ensemble des réseaux de distribution mondiaux.
