Comment réduire la formation de mousse lors du remplissage de CSD

La réduction de la mousse lors du remplissage de boissons gazeuses (CSD) nécessite un contrôle mécanique systématique des fluides sur toute l"architecture de remplissage, en particulier le maintien d"un équilibre de contre-pression précis, le refroidissement des températures des boissons en dessous de 4°C, l"optimisation de la dynamique du flux laminaire grâce à des vannes de remplissage à plaques tourbillonnantes, le maintien de profils de reniflage mécaniques cohérents et le déploiement d"une ligne de remplissage de bouteilles en verre intégrée de CSD conçue avec des systèmes sanitaires de compensation de pression isobare.

En un coup d"œil

1. Pourquoi la formation de mousse se produit lors du remplissage du CSD

La formation de mousse pendant le traitement des boissons gazeuses se produit lorsque le dioxyde de carbone dissous se désorbe rapidement de la phase liquide vers la phase gazeuse en raison de chutes de pression soudaines, de températures élevées du produit, d"un frottement de cisaillement de la paroi limite ou de turbulences mécaniques introduites lors du transfert de liquide.

La physique de base régissant la carbonatation des boissons repose sur l’équilibre thermodynamique dynamique entre l’eau liquide, l’acide carbonique dissous et le dioxyde de carbone gazeux. Dans un environnement de production industrielle, le maintien de cet équilibre constitue un défi d’ingénierie majeur. Lorsque du liquide gazéifié s'écoule à travers un appareil de remplissage dans un récipient vide, toute perturbation du gradient de pression provoque la fusion des molécules de CO₂ dissoutes en microbulles. Ce phénomène, connu sous le nom de dégazage ou nucléation, est accéléré lorsque l'énergie cinétique est importée dans le flux liquide par le biais de changements brusques de direction, d'un impact liquide à grande vitesse ou d'une rugosité de surface à l'intérieur des canalisations de transfert et des parois du conteneur. Sur une avancée ligne de remplissage de bouteilles en verre CSD , la dynamique des liquides doit être régie par des paramètres mécaniques des fluides précis pour éviter une perte de volume catastrophique et une variation nette du poids de remplissage causée par une expansion incontrôlée de la mousse.

D"un point de vue technique, la génération de mousse lors du remplissage crée de graves inefficacités opérationnelles. Lorsque la mousse gazeuse se dilate dans la zone du col du récipient, elle déplace le volume de liquide prévu, ce qui entraîne des emballages sous-remplis, des hauteurs de remplissage inappropriées et une perte excessive de rendement des boissons. De plus, la présence de mousse pendant le transfert de la bouteille vers la couronneuse ou la capsuleuse provoque des ballottements de liquide, une grave contamination du goulot de la bouteille et un risque accru de détérioration microbiologique autour de la lèvre d"étanchéité. Comprendre les causes profondes du moussage nécessite une évaluation détaillée de la thermodynamique des fluides, de la chimie de la surface des récipients et des interactions mécaniques des machines de remplissage à chaque phase du cycle de dosage.

Pour diagnostiquer et éliminer systématiquement la formation de mousse lors de l"embouteillage de boissons gazeuses, les ingénieurs d"usine doivent examiner trois catégories de vecteurs opérationnels distincts : le comportement moléculaire des gaz sous des profils de pression/température variables, le frottement physique de la surface généré par la géométrie interne du récipient et le cisaillement mécanique forcé par les vannes de dosage de liquide et les pompes de distribution de produit.

Le comportement du CO₂ dans les boissons gazeuses

Le comportement du dioxyde de carbone dissous dans les matrices de boissons à base d"eau est strictement régi par la loi de Henry, qui stipule qu"à température constante, la quantité de gaz dissous dans un liquide est directement proportionnelle à la pression partielle de ce gaz au-dessus du liquide. La solubilité du dioxyde de carbone augmente de façon exponentielle à mesure que la température de la boisson diminue et que la pression de fonctionnement du système augmente. Dans les formulations typiques de boissons gazeuses gazeuses, la concentration de CO₂ varie entre 3,0 et 9,0 grammes par litre (1,5 à 4,5 volumes de gaz). Lorsqu"un liquide sous pression contenant un gaz dissous subit une réduction soudaine de pression jusqu"aux niveaux atmosphériques sans contrôle de contre-pression, la matrice liquide devient hypersaturée. Cette instabilité thermodynamique force le gaz à sortir de la solution, générant une micro-mousse dense en quelques millisecondes.

Influence des matériaux d"emballage

La structure physique et les caractéristiques de surface du conteneur jouent un rôle influent dans la nucléation de la mousse. Les récipients en verre présentent des profils d'énergie de surface et une rugosité de surface microscopique distincts des canettes en PET ou en aluminium. Les microfissures internes, les défauts de fabrication ou les résidus de particules sur les parois latérales du verre agissent comme des sites de nucléation énergétique où les bulles de gaz s'ancrent, se dilatent et se détachent facilement. De plus, l'inertie thermique des récipients en verre à parois épaisses peut élever la température des boissons froides entrantes lors de leur contact si les récipients sont stockés dans des espaces d'entrepôt non conditionnés. Le déploiement d'une ligne de remplissage automatisée de bouteilles en verre CSD équipée de buses de conditionnement thermique de pré-rinçage réduit les différentiels de tension superficielle et stabilise la température de contact du récipient avant l'actionnement de la vanne de liquide.

Causes liées à la machine

Les défauts mécaniques des machines et les réglages sous-optimaux des vannes représentent une cause majeure de formation de mousse chronique lors des opérations d’embouteillage commercial. Les facteurs mécaniques comprennent les vibrations transmises à travers le cercle primitif du carrousel de remplissage principal, les joints d"étanchéité en élastomère usés à l"intérieur des vannes de remplissage, les cloches de centrage des conteneurs mal alignées, la décélération brusque du liquide et les profils d"échappement de reniflage incorrects. Si la vanne de remplissage ne parvient pas à assurer une étanchéité totale contre le fini de la bouteille pendant la pré-pressurisation, des fuites de pression brisent l"état isobare, provoquant de violents éclairs de liquide et une génération de mousse dense à l"intérieur du tube de remplissage.

2. Contrôle de la température : le fondement de la réduction de la mousse

Le maintien de températures constantes des produits entre 2 °C et 4 °C tout au long du circuit de préparation, de stockage et de remplissage des boissons fournit la stabilité thermodynamique fondamentale requise pour maximiser la solubilité du CO₂ et éliminer la formation de mousse instantanée lors du remplissage isobare des conteneurs.

Le contrôle de la température représente la principale variable opérationnelle régissant la stabilité du gaz dans la production de boissons gazeuses. Selon la thermodynamique chimique, le coefficient d'absorption du dioxyde de carbone dans les solutions aqueuses diminue considérablement à mesure que la température du fluide augmente. Par exemple, à 2°C et à une pression de 3,0 bars, l'eau peut retenir environ 6,5 grammes de CO₂ dissous par litre ; élever la température à 12°C à la même pression réduit la solubilité de plus de 30 pour cent. Lorsqu'un produit chaud pénètre dans un bol de remplissage isobare, la réduction de la force de liaison moléculaire entre les molécules d'eau et le dioxyde de carbone provoque un détachement immédiat du gaz. Par conséquent, la production de boissons à grande vitesse sur une ligne de remplissage de bouteilles en verre CSD moderne s'appuie sur des échangeurs de chaleur à plaques de haute précision et des boucles de recirculation de produits isolées pour garantir que le produit livré au bol de remplissage reste strictement dans les seuils thermiques cibles.

Outre la gestion de la température des boissons, la dynamique thermique des contenants doit être gérée avec la même précision. Une boisson gazeuse froide entrant dans une bouteille en verre chaude subit un transfert de chaleur localisé immédiat au niveau de la couche limite. Le verre possède une capacité thermique spécifique élevée, ce qui signifie que les bouteilles en verre chaudes conservent une énergie thermique importante. Lorsqu"un liquide à 2°C entre en contact avec une paroi interne en verre à 25°C, l"interface fluide localisée chauffe rapidement jusqu"à 8°C ou plus, créant une baisse localisée de la solubilité du gaz juste à la limite du conteneur. Ce choc thermique déclenche une nucléation flash le long de la paroi du récipient, générant une mousse qui remonte rapidement vers la finition du col. Les systèmes automatisés de rinçage des bouteilles avec de l"eau de rinçage réfrigérée sont fréquemment intégrés dans les configurations de lignes à grande vitesse pour pré-refroidir les parois des conteneurs avant l"entrée de la tourelle.

Les fabricants européens de boissons et les principaux concepteurs d"usines de conditionnement internationales accordent une grande importance aux systèmes de gestion thermique économes en énergie qui intègrent des circuits de refroidissement secondaires au glycol avec une surveillance des bols de remplissage en boucle fermée. Ces configurations avancées comportent des capteurs de température RTD installés directement à l"intérieur de la cavité de fluide du bol de remplissage, communiquant en permanence avec les vannes d"alimentation en liquide modulantes. Si la température de la boisson à l"intérieur de la ligne dépasse 4,5 °C, des verrouillages automatisés interrompent l"indexation du carrousel de remplissage ou détournent le produit vers une boucle de maintien secondaire jusqu"à ce que l"équilibre thermique soit rétabli. Ce contrôle précis de la température protège la précision du remplissage net, minimise le gaspillage de produit et garantit des performances continues de ligne à haut rendement.

Principe de maintenance thermodynamique : assurez-vous que les pressions différentielles de glycol de l'échangeur thermique à plaques sont étalonnées toutes les deux semaines et que les sondes des capteurs de température à l'intérieur du collecteur de distribution central subissent une validation par bain de glace en 3 points toutes les 500 heures de fonctionnement pour éviter une dérive thermique non détectée lors des cycles de remplissage à grande vitesse.

3. Contrôle de la pression : équilibrer le débit et la stabilité du CO₂

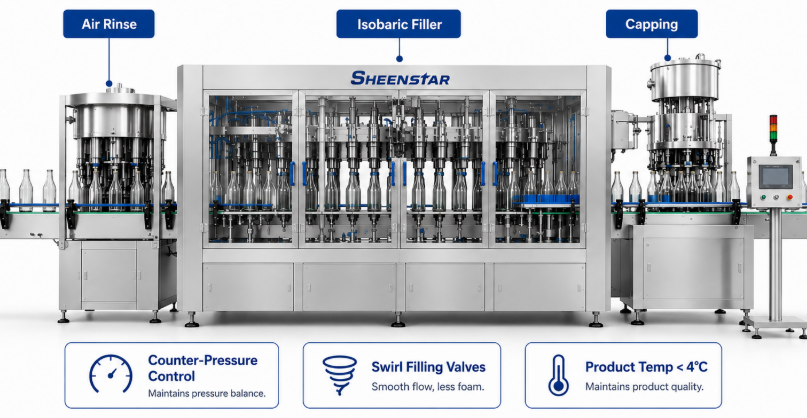

Un contrôle précis de la pression isobare à plusieurs étages équilibre la pression différentielle entre le collecteur de gaz du bol de remplissage et l"intérieur du conteneur, garantissant un transfert de liquide par gravité fluide et non turbulent dans des conditions de contre-pression égalisées.

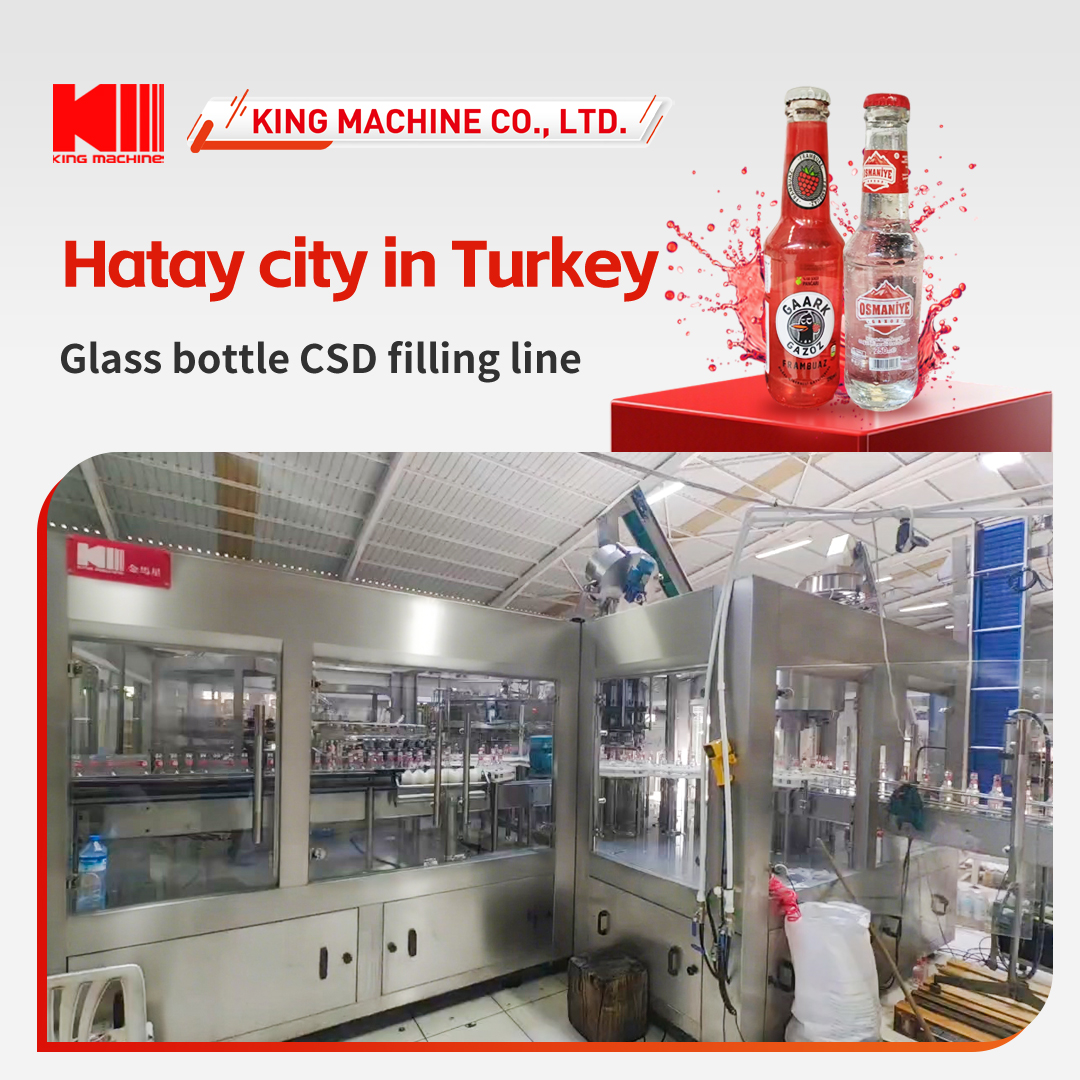

Le principe opérationnel fondamental du dosage de boissons gazeuses isobares consiste à égaliser la pression de gaz interne du récipient vide avec la pression de l'espace libre du bol de stockage de liquide principal avant d'ouvrir l'orifice de dosage de liquide. Sur une à grande vitesse ligne contemporaine de remplissage de bouteilles en verre CSD , ce processus est exécuté sur plusieurs phases chronométrées gérées par des séquences de vannes mécaniques électropneumatiques. Tout d'abord, le conteneur est soulevé et hermétiquement scellé contre la cloche de centrage. Ensuite, des pompes à vide de pré-évacuation extraient l'air de la bouteille pour éliminer l'absorption d'oxygène et éviter les pics de pression pendant la pressurisation. Ensuite, du gaz CO₂ stérile à contre-pression est injecté dans le récipient jusqu'à ce que la pression interne de la bouteille corresponde exactement au niveau de fonctionnement isobare du bol de remplissage (généralement entre 2,5 bars et 4,5 bars de pression manométrique).

Une fois l"égalisation exacte de la pression obtenue, des ressorts mécaniques ou des actionneurs pneumatiques soulèvent la tige de la vanne liquide. Étant donné que la pression du gaz à l’intérieur du récipient correspond à la pression dans l’espace libre du bol, la boisson gazeuse ne clignote pas ou ne monte pas violemment. Au lieu de cela, le liquide s"écoule de manière fluide et régulière dans la bouteille, entraîné uniquement par la pression statique de la gravité. Pour maintenir des vitesses d"écoulement de liquide stables sans introduire de turbulences dans le liquide, le gaz déplacé par le liquide entrant doit être évacué en continu via un tube d"aération de gaz de retour dédié vers l"espace libre du bol de remplissage ou un collecteur collecteur de gaz séparé. Si le passage du gaz de retour subit des restrictions ou des oscillations de pression, la vitesse du liquide fluctue considérablement, provoquant une séparation de la couche limite et une expansion dense de la mousse.

Une fois la phase de dosage du liquide terminée, le contrôle de la pression passe à la phase critique de reniflage (décompression). L"exposition directe d"un liquide entièrement gazéifié à 4,0 bar à la pression atmosphérique ambiante (1,0 bar) entraînerait une explosion instantanée de mousse hors du goulot de la bouteille. Pour éviter cela, des vannes de reniflage électropneumatiques à plusieurs étages exécutent une réduction de pression contrôlée à plusieurs étapes. Le reniflement initial réduit la pression interne de l"espace libre de 4,0 bars jusqu"à une pression de maintien intermédiaire d"environ 1,2 à 1,5 bars, permettant aux microbulles piégées dans la couche superficielle du liquide de fusionner pacifiquement. Une phase d"échappement lente secondaire purge ensuite la pression restante de l"espace libre jusqu"au niveau atmosphérique avant que le conteneur ne se descelle de la cloche de centrage et ne sorte vers la roue étoilée de décharge.

4. Conception de la vanne de remplissage : ingénierie de la mousse

L"ingénierie moderne des vannes de remplissage élimine la génération de mousse grâce à des déflecteurs de liquide à écoulement tourbillonnant spécialisés, des tiroirs de vanne à double vitesse à commande électropneumatique et des canaux d"écoulement laminaire polis qui minimisent les contraintes de cisaillement internes du fluide.

L'architecture de conception de la vanne de remplissage de liquide représente le cœur mécanique de toute ligne de conditionnement haute performance. Historiquement, de simples soupapes à contre-pression mécaniques à ressort reposaient sur des cames de déclenchement mécaniques fixes pour ouvrir et fermer les chemins de fluide. Cependant, les machines modernes pour boissons à grande vitesse utilisent des vannes de remplissage électropneumatiques sophistiquées équipées d'actionneurs solénoïdes indépendants, de débitmètres électroniques ou de sondes de niveau magnétiques de haute précision. Sur une avancée ligne de remplissage CSD de bouteilles en verre , ces vannes de remplissage électroniques permettent aux opérateurs de ligne de programmer avec précision les paramètres de dosage de liquide en fonction des niveaux de carbonatation de boisson spécifiques, des paramètres de viscosité et des profils géométriques des conteneurs, éliminant ainsi le jeu mécanique et garantissant une cinétique d'écoulement laminaire reproductible.

Une caractéristique principale de la conception des vannes anti-mousse est l"inclusion d"un épandeur de liquide interne ou d"une plaque de tourbillon située à l"extrémité de refoulement de la tige de la vanne. Plutôt que de permettre au liquide gazeux de tomber directement au centre de la bouteille dans un flux turbulent en chute libre, le déflecteur tourbillonnaire dirige le liquide entrant vers l"extérieur contre la paroi latérale interne en verre. Le liquide forme un mince film parapluie continu qui descend en spirale le long de la paroi du récipient de manière douce et régulière. Cette distribution de flux laminaire guidée par la paroi élimine les forces d"impact cinétiques au fond de la bouteille, réduisant considérablement la contrainte de cisaillement et gardant le CO₂ dissous solidement enfermé dans la matrice liquide tout au long de la phase de remplissage à grande vitesse.

De plus, les vannes de remplissage de pointe intègrent une technologie de remplissage à deux vitesses. Au début du cycle de dosage de liquide, la vanne s"ouvre sur une phase de débit lent restreinte (environ 20 à 30 % du débit volumétrique maximum) pour établir un talon de liquide stable au fond de la bouteille sans turbulences d"éclaboussures. Une fois la base incurvée inférieure de la bouteille recouverte, l"actionneur électropneumatique passe en mode débit rapide entièrement ouvert pour maximiser l"efficacité du débit. Lorsque le niveau de liquide approche de la hauteur de remplissage finale, la vanne revient à une phase de finition à débit lent avant de se fermer complètement. Cette courbe de vitesse contrôlée minimise la formation d"ondes de surface, empêchant la création de mousse directement au niveau de la zone critique de finition du col où la précision du volume de remplissage est déterminée.

5. Intégration de la conception de la ligne et des paramètres de la machine

L"intégration de la conception mécanique de la ligne avec les commandes de mouvement synchronisées de la machine élimine les chocs mécaniques des conteneurs, les surtensions de la vitesse de la ligne et les vibrations structurelles, protégeant ainsi la stabilité du liquide carboné dans les tourelles de transport à grande vitesse.

L'élimination de la mousse lors de l'embouteillage à grande vitesse nécessite de regarder au-delà de la vanne de remplissage elle-même pour évaluer la conception mécanique globale du carrousel de manutention des conteneurs et de l'équipement de transport. Les vibrations mécaniques et les forces d'impact physique subies par les conteneurs lors d'un transfert à grande vitesse représentent les principaux facteurs externes de nucléation de la mousse. Lorsqu'une bouteille en verre contenant un liquide gazéifié subit une accélération latérale brusque, un mouvement saccadé sur les courroies transporteuses ou un contact mécanique dur dans les étoiles de transfert, des ondes de pression se propagent à travers la colonne de liquide. Ces apports d’énergie acoustique et mécanique induisent un détachement instantané des bulles de gaz. Dans les applications à haut rendement impliquant une ligne de remplissage de bouteilles en verre CSD , le mouvement mécanique doit être conçu pour fournir une synchronisation ultra-douce et continue de la ligne de pas, depuis la vis d'alimentation d'entrée de la bouteille jusqu'à la table de déchargement de la capsuleuse.

Les normes techniques européennes et les meilleures pratiques d"ingénierie mondiales mettent l"accent sur l"adoption de configurations de servomoteurs à entraînement direct sur toutes les tourelles de carrousel, les vis sans fin d"alimentation et les roues étoilées, remplaçant complètement les boîtes de vitesses et les arbres d"entraînement mécaniques existants. La synchronisation électronique servocommandée permet une surveillance continue et un ajustement en douceur des courbes d"accélération et de décélération. Si une machine de conditionnement en aval subit un ralentissement temporaire, l"ensemble du système de remplissage ralentit en douceur le long d"une courbe parabolique préprogrammée plutôt que de s"arrêter brusquement et brutalement. La prévention des chocs mécaniques d"arrêt et de départ soudains maintient le liquide à l"intérieur des bouteilles partiellement remplies immobile, supprimant ainsi la formation de mousse lors de réglages inattendus de la vitesse de la ligne.

De plus, la rigidité structurelle du châssis de la machine et l’amortissement des résonances acoustiques jouent un rôle essentiel dans les performances de remplissage à grande vitesse. Les cadres de base en acier lourd remplis de béton ou de composés spécialisés d"amortissement des vibrations isolent le bol de remplissage principal et les vérins de levage des conteneurs des vibrations de l"usine transmises par le sol. Combiné avec des étoiles synthétiques usinées CNC avec précision présentant des formes de poche profilées sur mesure pour correspondre exactement aux diamètres extérieurs des bouteilles en verre, le transfert de vibrations structurelles vers la colonne de liquide est pratiquement éliminé. Cette stabilité mécanique garantit que le liquide gazéifié reste dans un état calme et non perturbé tout au long des routines de pré-évacuation, de contre-pressurisation, de remplissage de liquide et de reniflage.

6. Méthodes opérationnelles pour minimiser la mousse

L"exécution d"une discipline opérationnelle rigoureuse, y compris l"assainissement chimique CIP à chaud, la désaération totale de l"eau, les protocoles de mouillage de la surface des conteneurs et le remplacement régulier des joints en élastomère, garantit une absence opérationnelle à long terme de la formation de mousse de production chronique.

Alors que l"ingénierie mécanique et les contrôles de pression automatisés constituent la base matérielle de la suppression de la mousse, les protocoles opérationnels exécutés par le personnel d"exploitation de l"usine déterminent l"efficacité de la production quotidienne. Un facteur opérationnel critique souvent négligé est la qualité de l’assainissement des conduites de nettoyage en place (NEP). Les dépôts résiduels de boissons, la cristallisation du sirop de sucre, l"accumulation de tartre minéral ou le biofilm microbiologique à l"intérieur des passages d"écoulement de la vanne de remplissage créent une microrugosité localisée. Ces dépôts agissent comme des points de nucléation à haute énergie qui perturbent l’écoulement laminaire du fluide et déclenchent une formation intense de mousse lors du remplissage. L"exécution de cycles de lavage CIP automatisés et à température contrôlée utilisant de la soude caustique (NaOH) suivis d"une désinfection acide restaure la douceur de la surface de l"acier inoxydable (Ra < 0,4 µm) et garantit des passages de liquide hygiéniques et sans friction.

La gestion de la qualité de l’eau et de l’oxygène dissous (OD) représente un autre vecteur opérationnel crucial dans la fabrication de boissons gazeuses. L'eau brute utilisée pour le mélange de boissons contient des gaz atmosphériques ambiants dissous, principalement de l'azote et de l'oxygène. Étant donné que l'azote présente une faible solubilité dans l'eau, l'eau de traitement non désaérée libère des microbulles de gaz lorsqu'elle est soumise à des chutes de pression de carbonatation, déclenchant un moussage secondaire massif sur l'ensemble du carrousel de remplissage. Le déploiement de tours de désaération sous vide à plusieurs étages en amont de l'unité de dosage du sirop réduit les niveaux d'oxygène dissous en dessous de 0,5 ppm, garantissant ainsi une matrice liquide stable qui absorbe et retient efficacement le dioxyde de carbone gazeux pendant l'embouteillage à grande vitesse sur une ligne de remplissage de bouteilles en verre CSD..

Enfin, les routines de maintenance préventive axées sur les composants élastomères représentent une défense cruciale contre les pics de mousse inattendus. Les joints de valve de remplissage, les diaphragmes de valve de reniflage, les joints de conduite de vide et les joints de cloche de centrage sont soumis à une flexion mécanique continue, à des produits chimiques désinfectants agressifs et à des pressions de fonctionnement élevées. Au fil du temps de fonctionnement, des microfissures et un durcissement du matériau se produisent. Un joint compromis permet des fuites de pression infimes pendant la contre-pressurisation, brisant l"équilibre de pression isobare requis et provoquant un flash instantané de la boisson. L"établissement de programmes de maintenance préventive stricts pour remplacer tous les éléments d"étanchéité en élastomère souple toutes les 2 000 heures de fonctionnement garantit l"intégrité complète de la pression du système et une capacité de production ininterrompue à grande vitesse.

Protocole de dépannage opérationnel : En cas de formation de mousse intermittente localisée sur des têtes de remplissage spécifiques, exécutez immédiatement un test de chute de pression à sec sur le circuit de vanne concerné pour détecter une fuite du siège interne ou des membranes de reniflage dégradées avant d'ajuster les paramètres globaux de pression du bol de remplissage.
